大金变频空调FTXN325LC例3:内机板开关电源控制光耦损坏导致机器不工作

大金变频空调FTXN325LC例3:内机板开关电源控制光耦损坏导致机器不工作。

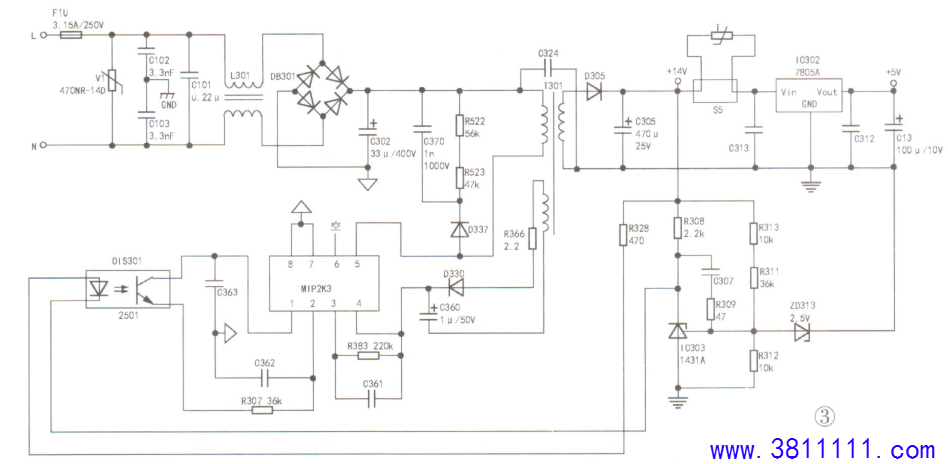

故障检修:上门检修,测量市电输入正常,开关电源初级DC336V正常，测量次级电容C305两端电压输出为1.29V，比正常时+14V低。测量开关电源供电MIP2K3模块的④脚为6V,说明供电异常,正常应该是+12V。由此判断开关电源处于低振的保护状态。测量①脚电压为1.09V,比正常的6V低,②脚电压为1.08V,说明处于保护状态(正常该脚电压为1.19V左右，为芯片内部提供参考控制电压，从而控制MOS开关管开与关的占空比或保护状态)。当测量光耦OIS301时,发现次级基本处于导通状态,不受初级电压控制,更换为2511光耦后,故障排除。
