大金变频空调FTXN325LC整机无反应,屡损开关电源模块的维修

一抬大金变频空调FTXN325LC整机无反应,屡损开关电源模块。

故障检修:测量电源插座供电以及内机板接线排有AC220V，说明电网供电正常。卸下内机塑料外壳后,取出内机电控板,检查线路无破损、接

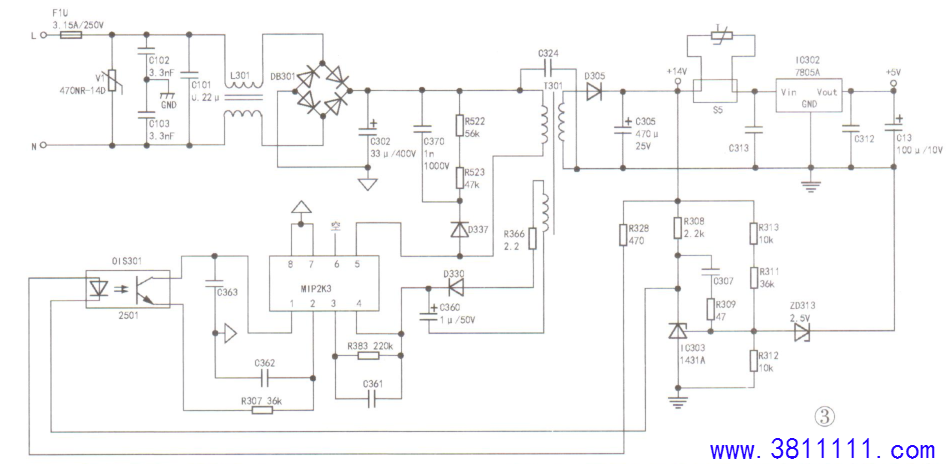

插件无松脱，当使用万用表查至开关电源模块MIP2K3时发现,⑤、⑦脚导通,说明模块内部的MOS管D、S极击穿,之后逐-测量模块外围电路的元件,没有发现异常,购买-块MIP2K3更换，开机一切正常。使用大约两天后用户打电话说,机器又出现原来的故障现象。再次上门检修,发现模

块MIP2K3的⑤、⑦脚导通，模块已损坏,再查电路外部元件一切正常,当细看后发现二极管D337引脚有虛焊，细细分析，如果该二极管有虛焊松脱，就会导致开关管中高于DC310V的反峰电压无泄放路径，久而久之当开关管截止时的高反峰电压就会把内部的MOS管击穿。补焊D337,重新换用全新的MIP2K3后故障排除，使用近一年一切正常。
