三菱电机MSZ-ZC09VC全直流变频空调，压缩机启动失败，内机运行指示灯每隔2.5s闪烁2次

一台三菱电机MSZ-ZC09VC全直流变频空调，压缩机启动失败，内机运行指示灯每隔2.5s闪烁2次。

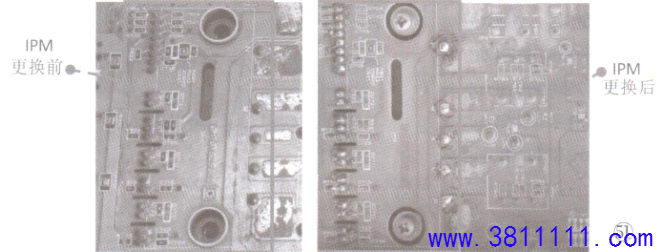

故障检修:每次上电开机，内机运转正常，外机压缩机一启动马上停机，外机LED指示灯熄灭。开始以为压缩机绕组短路，测量后发现无异常，连接线路也没有破损、松动等。检查IPM模块周边电路也正常，没有烧焦、鼓包现象。测量+P(DC320V)， +14.5V供电正常。开机瞬间测量PWM六路信号已经加到IPM模块，说明正常。断电并对大电容放电后，触摸IPM铝散热片，刚开机启动一会温度就很高，不正常，用电路板清洁剂清洗IPM模块周边电路，故障依旧。估计PS21244-AP模块老化，决定更换，如图51所示，更换后开机，空调运行正常。

提示:1.遇到一启动马上停机故障的原因很多，一般建议先对压缩机.IPM供电、IPM外围电路、6路PWM信号检查，最后再查IPM性能是否老化或其内部电路异常导致带载能力差，出现难启动或不启动现象。

2在实际检修过程中，还会出现一旦压缩机升频运转马.上出现保护停机的状况，这也有可能是IPM导致，在实际检修中应注意区分，避免误诊。因为PS21244-AP模块全新的近百元，而且更换难度比较大，一旦上过机，一般是不许退换的。

3.更换IPM要小心，板子是双面走线，IPM模块引脚也是正反两面都有焊接，注意别损坏电路板，天气干燥时更换此驱动模块，要注意防范静电损坏。
