三菱电机MSZ-ZC09VC全直流变频空调外机压缩机启动又停止，外机LED指示灯每隔2.5s闪烁12次

一台三菱电机MSZ-ZC09VC全直流变频空调，上电开机，3min后听见外机压缩机启动声音，但马上又停止，在短暂时间内压缩机重复启动3次后，保护停机，外机LED指示灯每隔2.5s闪烁12次。

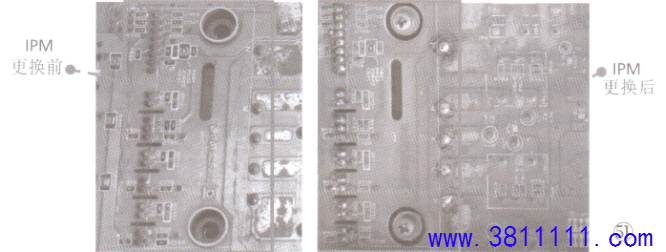

故障检修:查看外机壳体变频板上的维修资料得知为压缩机同步异常。测量IPM模块的供电+P(DC318V)和+15V，均正常。检查压缩机连接线以及接线柱，正常。开机瞬间测量电阻R61的电压为0.14V正常，说明没有过流保护，问题在哪呢?

测量各关键数据都在正常范围内，维修陷入瓶颈。当测量IC761(LM358)运放的输出端①、⑦脚时发现，①脚万用表摆动的幅度比较小，而⑦脚

摆动的幅度大，不正常。压缩机检测是正常的，三相绕组相互的阻值约1.5Ω左右，以为LM358外围电路引起。逐一检查各电阻、电容，未见异常，当重新更换LM358运放后，开机再测①、⑦脚输出摆动幅度基本一致，机器运行正常，故障排除。

提示:该电路通过CT761、CT781电流互感器检测流过压缩机绕组的电流，再通过IC761比较输入，得到一个变化的电平，该电平随着压缩机转速变化摆动的频率，幅度不一样，当较高速运转时万用表只是显示一个轻微摆动的电平，維修时要注意区分。通过1C761的①.⑦脚把此高、低电平送回到CPU的48、38脚，用作压缩机位置信号检测脉冲，如果CPU接收的脉冲异常就会报压缩机同步异常故障，停机后短时间内重启。连续3次就会保护停机，外机LED指示灯每隔2.5s闪烁12次。
