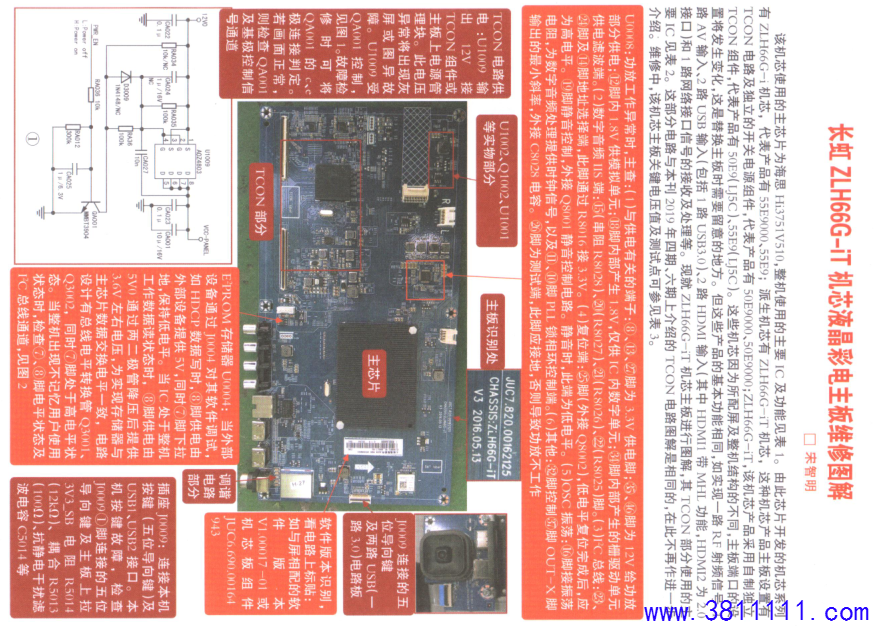

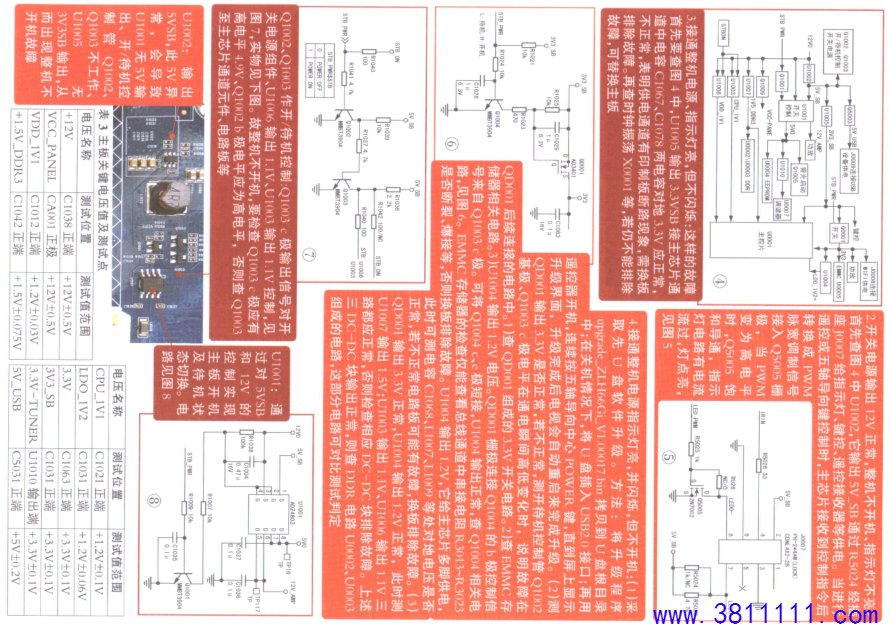

该机芯使用的主芯片为海思Hi3751V510,整机使用的主要IC及功能见表1。由此芯片开发的机芯系列有ZLH66G-i机芯，代表产品有55E9000、55E9;派生机芯有ZLH66G-iT机芯，这种机芯产品主板设置有TCON电路及独立的开关电源组件,代表产品有50E9000、50E9000;ZLH66G-iT,该机芯产品采用自制独立TCON组件,代表产品有50E9( y5C )、55E9(LJ5C)。这些机芯因为所配屏及整机结构的不同,主板端口的设置将发生变化,这是替换主板时需要留意的地方。但这些产品的基本功能相同，如实现一路RF射频信号、1路AV输入、2路USB输入(包括1路USB3.0)、2路HDMI输入(其中HDMI1带MHL功能,HDMI2为2.0接口)和1路网络接口信号的接收及处理等。现就ZLH66G-iT机芯主板进行图解,其TCON部分使用的主要IC.见表2。该机芯主板关键电压值及测试点可参见表3。  U0008:功放工作异常时,主查:(1 )与供电有关的端子:⑧、13、27脚为3.3V供电脚;35、46脚为12V给功放部分供电;12脚内1.8V供模拟单元;18脚内部产生1.8V ,仅供IC内数字单元;34脚内部产生的栅驱动单元供电滤波端。(2 )数字音频IIS端:15(串阻R8028 )、20( R8027 )、2( R8026)、2(R8025 )脚。(3)FC总线:2、24脚及14脚地址选择端，此脚通过R8016接3.3V。(4)复位端:25脚(外接Q8002),低电平复位完成后,应为高电平。19脚静音控制，外接Q8001静音控制电路。静音时，此端为低电平。(5 )OSC振荡:6脚接振荡电阻，为数字音频处理提供时钟信号，以及11、10脚PLL锁相环控制端。(6 )其他:32脚控制37脚OUT-X脚输出的最小斜率，外接C8028电容。26脚为测试端，此脚应接地，否则导致功放不工作 TCON电路供电:U1009输出12V接TCON组件或主板上电源管理块。此电压异常将出现灰屏或图异故障。U1009受QA001控制，见图1。故障检修时可将QA001的c、e极连接判定。若画面正常，则检查QA001及基极控制信号通道 J0009连接的五位导向键及两路USB(一路3.0)电路板软件版本识别，看电路上标贴:如与屏相配的软件版本VI .00017-01或机芯板组件JUC6.690.00164943 EPROM存储器U0004:当外部设备通过J0004对其软件调试，如HDCP数据写时，⑧脚供电由外部设备提供5V,同时⑦脚下拉地,保持低电平。当IC处于整机工作数据读状态时，⑧脚供电由5V0通过两二极管降压后提供3.6V左右电压，为实现存储器与主芯片数据交换电平一致，电路设计有总线电平转换管Q3001、Q3002，同时⑦脚处于高电平状态。当整机出现不记忆用户使用状态时，检查⑦、⑧脚电平状态及FC总线通道，见图2 插座J0009:连接本机按键(五位导向键)及USB1、USB2接口。本机按键故障，检查J0009①脚连接的五位导向键及主板上拉3V3_ SB电阻R5014(12kΩ)、耦合R5013( 10012)、抗静电干扰滤波电容C5014等
|
