全自动洗衣机电路与控制系统的关系。

一、波轮式洗衣机电路的控制关系

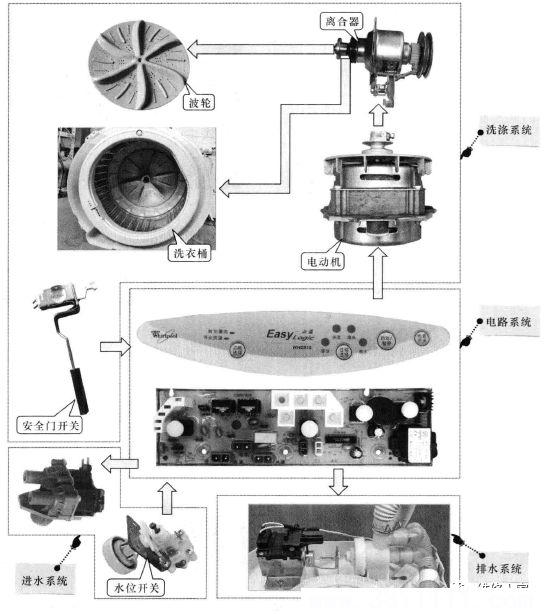

为了便于理解波轮式洗衣机整机电路的控制过程，我们通常将波轮式洗衣机整机划分为4个部分，即进水系统、排水系统、洗涤系统、电路系统。波轮式洗衣机 在工作时，需要各部分之间相互配合，协同工作，完成对衣物等的洗涤操作。

电路系统作为整个波轮式洗衣机的控制核心，其主要作用就是对各个系统及功能部件进行控制，确保波轮式洗衣机的正常工作。

1、进水系统与电路系统的关系

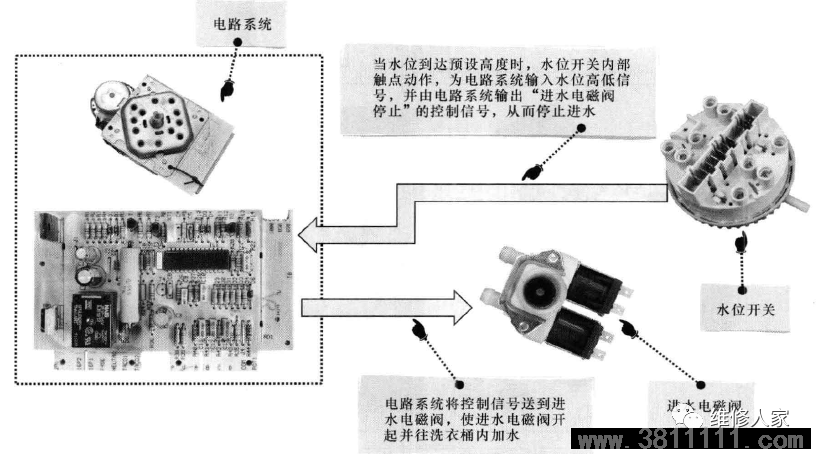

进水系统中的进水电磁阀受电路系统的控制，电路系统输出进水控制指令，进水电磁阀开启并进行注水，水位的高低受水位开关控制。下图所示为进水系统与电路系统的关系。

2、排水系统与电路系统的关系

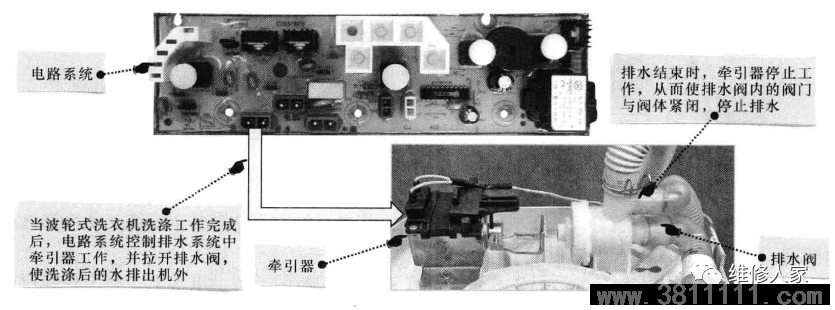

排水系统工作时，主要是由电路系统控制牵引器，通过对牵引器内线圈的控制实现对排 水阀开关状态的控制。下图所示为排水系统与电路系统的关系。

3、洗涤系统与电路系统的关系

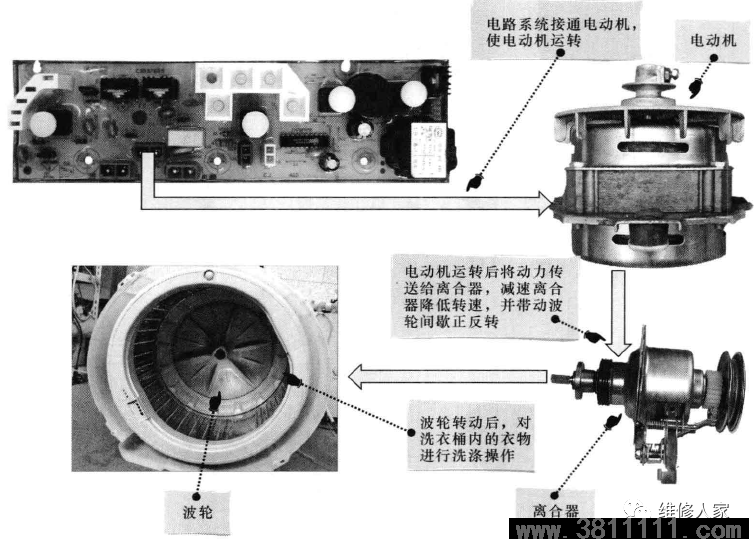

洗涤系统的工作状态主要由电路系统进行控制，电路系统将洗涤指令传送给电动机, 并由电动机带动波轮式洗衣机进行洗涤工作。下图所示为洗涤系统与电路系统的关系。

二、滚筒式洗衣机电路的控制关系

滚筒式洗衣机的整机划分为进水系统、排水系统、洗涤系统以及电路系统。如图所示。

进水系统、排水系统主要是完成滚筒式洗衣机注水以及排水。然后由洗涤系统和电路系统配合完成对衣物的清洗。

1、进水系统与电路系统的关系

进水系统中的进水电磁阀是受电路系统的控制，电路系统输出进水控制指令，进水电磁阀开启并进行注水。水位的高低受水位开关控制。下图所示为进水系统与电路系统的关系。

2、排水系统与电路系统的关系

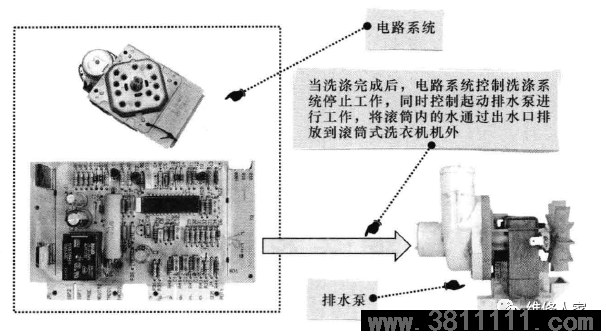

排水系统工作时，主要是由电路系统控制牵引器，通过对牵引器内线圈的控制从而控制排水阀的开关状态。下图所示为排水系统与电路系统的关系。

3、洗涤系统与电路系统的关系

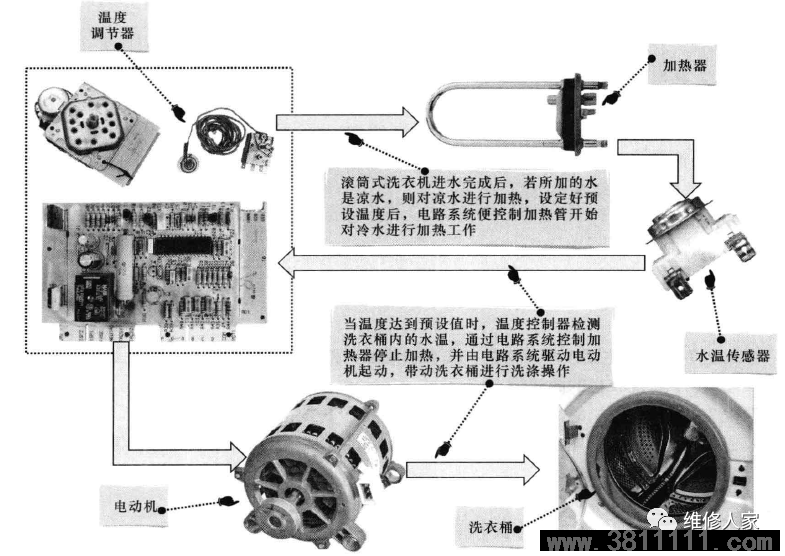

洗涤系统的工作状态主要由电路系统进行控制，电路系统将洗涤指令传送给电动机，并由电动机带动洗衣桶进行洗涤工作。下图所示为洗涤系统与电路系统的 关系。
