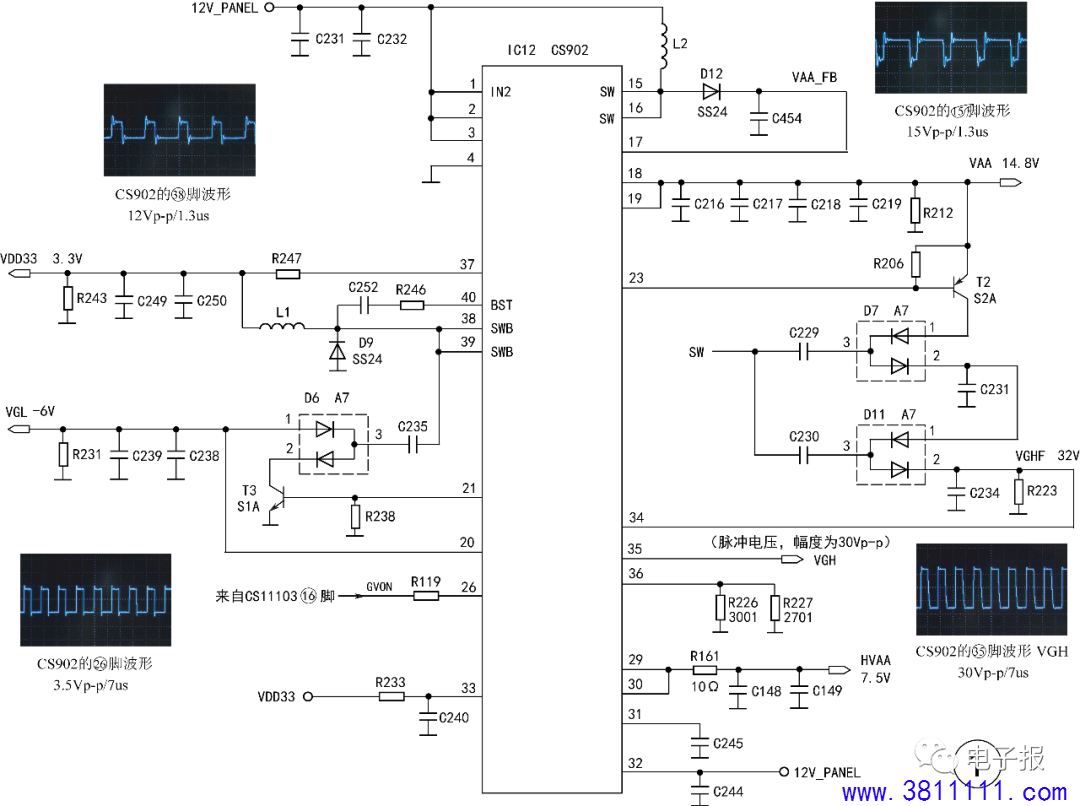

MT3151A05-5-XC-5逻辑板为一体化逻辑板，即逻辑板和屏是连接在一起的。该逻辑板应用在很多型号的屏上，如创维SDL320HY屏、TCL液晶电视LVW320NDAL屏和LVW320CSOTE276屏、乐华E32-0A35屏、LG的LC420DUN（SE）屏等。另外，与该逻辑板电路相似的还有华星光电ST315A05-8逻辑板。下面以创维SDL320HY屏为例，介绍MT3151A05-5-XC-5逻辑板的电路原理及常见故障维修。 MT3151A05-5-XC-5逻辑板电路由三部分电路组成，一是以CS902（IC12）为核心组成的DC-DC电路；二是以CS11103（IC11）为核心组成的时序控制电路；三是以CS801（IC10）为核心组成的伽马电压校正电路。 1．DC-DC变换电路 该逻辑板的DC-DC变换电路采用了新型电源管理芯片CS902，该IC集成度高，只需少量外围元件就可以产生液晶屏需要的电压（VDD33、VAA、VGH、VGL）。DC-DC变换电路如图1所示。
（1）VDD33（3.3V）电压的形成 该电压形成电路主要由IC12的37～40脚内部电路、储能电感L1、续流二极管D9、滤波电容C249和C250组成，是一个串联型降压开关电源（BUCK）。工作时，IC12的38、39脚输出幅度约12VP-P，周期约1.3μs（频率为750kHz）的高频脉冲，经二极管D9续流，C249、C250滤波，产生约3.3V直流电压，即VDD33电压。IC12的37脚为VDD33电压的反馈脚，调整VDD33的大小。VDD33电压是一非常重要的电压，送主时序控制处理芯片IC11及存储器IC2（32A），还送屏上栅源驱动电路。（2）VAA（14.8V）电压的形成 该电压形成电路由IC12的15、16脚内部电路和外部的储能电感L2、续流二极管D12、滤波电容C454等元件组成，是一个并联型升压开关电源（BOOST）。工作时，L2的上端加上12V的直流电压，IC12的15、16脚输出幅度约15VP-P，周期约1.3μs（频率为750kHz）的高频脉冲，在L2中产生感应电压，该电压与12V供电电压叠加，并经二极管D12续流，C454滤波后，得到约14.8V的VAA_FB电压，此电压从17脚送回到IC12的内部，经内部开/关控制管后形成VAA电压（约14.8V），从IC12的18、19脚输出。VAA电压主要是向伽马电路提供工作电压，同时也为屏后级的驱动电路提供工作电压。当维修图像伽马失真（灰度异常）故障时，应首先对此VAA电压进行确认。（3）VGH（脉冲电压，峰值为30V左右）的形成 VGH是液晶屏栅极驱动脉冲。要产生VGH脉冲，需要电源管理芯片先产生VGHF直流电压，然后在时序控制芯片送来的GVON信号作用下，才会将VGHF直流电压转换为VGH脉冲电压。VGHF直流电压形成电路由IC12的15、16脚内部电路和外接元件T2、C229、C230、D7、D11、C231、C234等组成。其中，T2是直流供电回路中的电源调整管，相当于可调电阻，T2的导通程度受IC12的23脚输出电压的控制。C229、D7、C231组成一个正电压电荷泵电路，C230、D11、C234组成另一个正电压电荷泵电路，两个正电压电荷泵电路串联使用，C229、C230都是诸能电容。工作时，14.8V的VAA电压经T2调节后，从其c极输出的直流电压（实测为12.4V左右）作为第一个正电压电荷泵电路的输入电压，方波脉冲信号SW（该脉冲是从IC12的15、16脚输出送来的）加到储能电容C229的左端，通过正电压电荷泵电路的作用，就可在其输出端（即C231两端）得到高于输入电压的输出电压（实测为19V左右）。第一级正电压电荷泵电路的输出电压作为第二级正电压电荷泵电路的输入电压，方波脉冲信号SW加到储能电容C230的左端，通过此正电压电荷泵电路的作用，就可在其输出端（即C234两端）得到VGHF电压（实测为32V左右的直流电压）。VGHF直流电压转换为VGH脉冲电压是在IC12内部进行的。正电压电荷泵电路形成的VGHF直流电压从34脚送回到IC12的内部，时序控制芯片CS11103送来的启动VGH电压的控制信号GVON从26脚送入IC12的内部，IC12内部电路在GVON信号的作用下，将VGHF直流电压转换为VGH脉冲电压，从35脚输出，送往液晶屏栅极驱动电路。（4）VGL（－6V）电压的形成 该电压形成电路由IC12的38、39脚内部电路和外接元件T3、C235、D6、C238、C239等元件组成。该电路是一个负电压电荷泵电路，C235是诸能电容，T3是D6的2脚与地之间的调整管，也相当于可调电阻，T3的导通程度受IC12的21脚输出电压的控制。工作时，IC12的38、39脚输出幅度约12V的方波脉冲SWB，经过C235、D6负压半波整流及C238、C239滤波，得到约－6.2V的VGL电压。VGL电压还从20脚回送到IC12的内部，内部电路对输入的VGL电压进行检测，并形成取样电压，此电压与IC内部的基准电压相比较，输出误差电压，通过21脚控制T3基极电流大小变化，利用了三极管集电极与发射极之间阻抗随基极电流大小变化而变化的特性，进行VGL输出电压的自动调整，实现直流输出电压的稳定。（5）HVAA电压的形成 IC12内部电路形成约7.5V的HVAA电压，从29、30脚输出。下一期将为您讲述时序控制电路 |
