还是有初学的朋友问我，如果原来是220V线圈的接触器，如果改成380V线圈的接触器，该怎么接线？

其实要是接触器、继电器等电器元件正常工作，接线时就要为它接匹配的电压。比如下图中是220V线圈的接触器。

220V接触器

因为接触器线圈额定电压220V，前面按下按钮，接触器线圈A1端子和C相火线接通，要给它接220V电压，线圈A2端子就必须接零线N。

如果要换成380V线圈接触器，只有把A2端子改接到A相或者B相即可。如下图：

380V接触器

还是那句话，要想是电器元件正常工作，必须给它提供匹配电压。

220V与380V接线区别

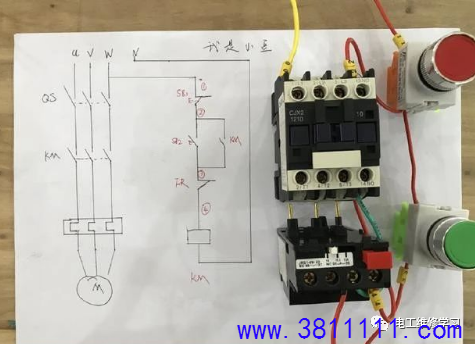

交流接触器220V接线会了，但是380V的如何接线，今天实物演示一下接线，

大家看这个电路，U;V;W三根是火线，N是零线，一根火线，一根零线就是220V，如果两根火线就是380伏，黄色线进接触线圈A1，红色线进停止按钮常闭

常闭出来两根，一根进接触器常开，一根启动按钮常开2号线，接线来看3号线一跟进热继电器常闭，

3号线另一根进接触器常开，热继电器常闭出来4号号线进接触器线圈A2，大家看220与380接线是一样一样的，只是380的电必须进380接触器线圈。
