长虹3D50A3700ID等离子无规律自动关机

2020-5-15 16:01| 发布者: 南召修电视| 查看: 269| 评论: 0

摘要: 接修一台长虹3D50A3700ID等离子电视机，故障现象表现为：该机有时能正常开机使用，大约一个小时左右故障出现，此时屏幕黑屏，伴音消失，电视自动断电，指示灯熄灭，瞬间电源指示灯又亮起，机内继电器反复吸合/断开发 ...

接修一台长虹3D50A3700ID等离子电视机，故障现象表现为：该机有时能正常开机使用，大约一个小时左右故障出现，此时屏幕黑屏，伴音消失，电视自动断电，指示灯熄灭，瞬间电源指示灯又亮起，机内继电器反复吸合/断开发出哒哒的声音，无法实现二次开机。关闭电源开关，停机一段时间后再次开机，有时又能正常启动工作，但仍然表现出上述故障，且正常工作的时间也随之缩短。据用户介绍，该机去年曾出现过这样的现象，用户自行拆开机器用电吹风吹了一阵子后又能使用了，这次故障再现此法却不灵验了。

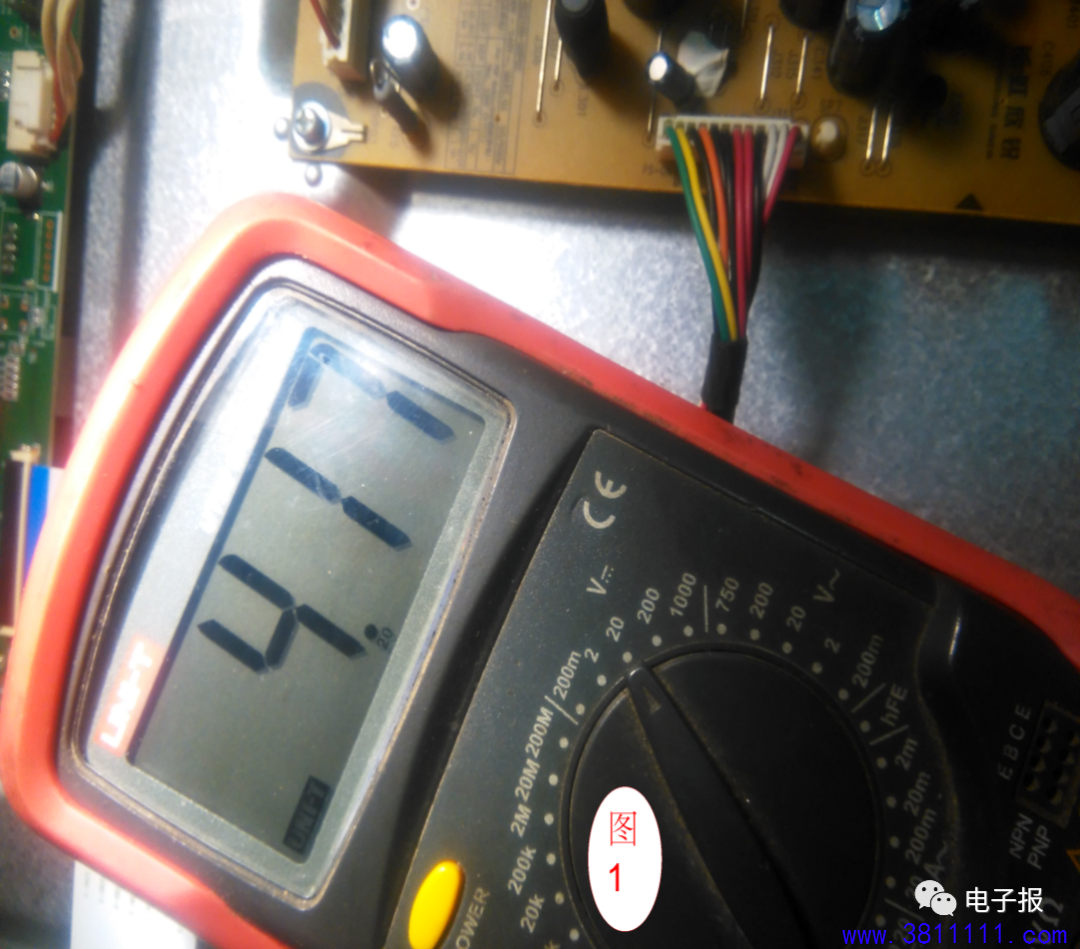

了解情况后，打开机壳，通电试机，这次电视却顺利启动，此时测试各路输出电压均正常，监测电源板关键点电压等待故障出现，可二十分钟过去了故障仍然未再现，只好用遥控器反复开关机来碰碰运气，然却未能如愿，无奈只好一直对电源的输出电压进行监测。根据现象分析，由于故障出现时电源指示灯也熄灭，所以重点对CN802的5Vstb电源输出进行跟踪监测，这次没过多久5V电压果然逐渐下降，直到下降到4.17左右时（见图1）故障出现，随后继电器嗒嗒响过不停，5Vstb电源输出也起伏不定。

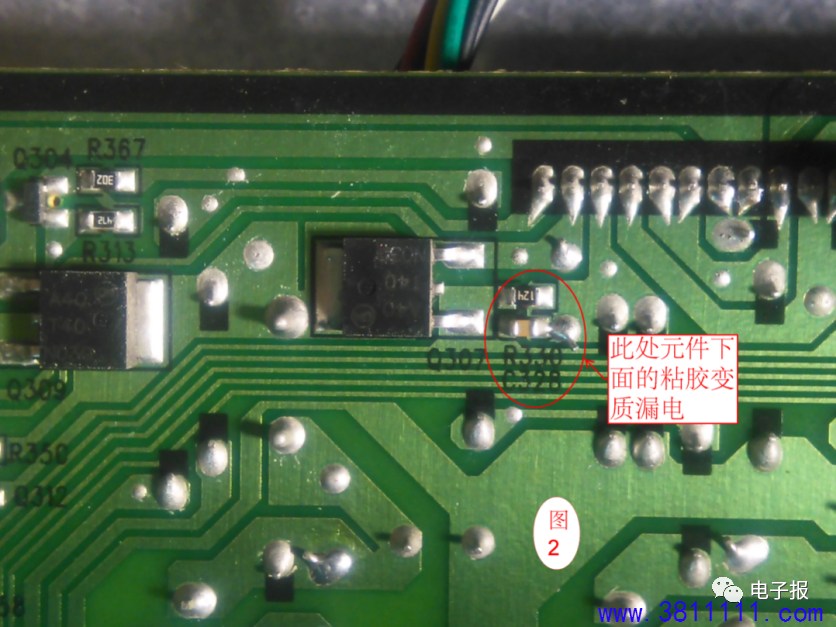

为进一步判断故障在主板还是电源板，于是拔下电源板输出各条线路，接上假负载强制开机，经过几次试验，故障出现，由此判定故障在电源电路。接下来对5Vstb电源形成电路做详细的检测，由PCB线路可知，5Vstb是由Q307控制输出的，Q307的导通受Q312和Q317的控制。主板的开机电平信号STBY-ON送到Q317的基极，经Q317、Q312控制Q307的导通状态实现5Vstb的供给。分析5Vstb下降的主要原因：一是滤波元件性能下降或负载过重；二是5V输出场效应管不良；三是5V输出场效应的控制极电路发生变化导致输出不稳。根据此思路对各种原因进行逐一排查，首先去掉与输出端连接的所有负载只留下滤波元件，检查最易出现故障的滤波电容，未发现明显的鼓包或漏液，然对其更换后故障依旧。测试场效应管也未见异常，剩下就只有控制极电路引起输出电压下降。于是重点对控制极电路R330、R329、C328及供电部分D300、C320、C316元件进行在路测试均未发现明显异常。仔细想想觉得这样检测不太对劲，因为些故障是在开机一段时间并且是不定时发生的，说明应该是元件质量稳定性的问题。于是果断更换控制极所连接的电容C328和电阻R330后（见图2）开机，听见继电器吸合清脆的声音，随后屏幕点亮LOGO再现，电视顺利完成启动并稳定工作。为证明确系这些元件质量问题，随后拆掉更换后的元件将原机拆下的两个元件装回，再次试机，这次电视仍旧顺利开机并能正常工作。由此看来不是元件故障而是粘接元件的胶体漏电所致，为确保彻底排除故障，于是再次拆除元件仔细清理粘胶后换上新元件，通电观看数小时，并反复开关机试机故障未再出现。
