一台金壶春牌JH100A型1000W烧茶电磁炉，面板按键操作与显示都正常，只是不加热，无法烧茶。

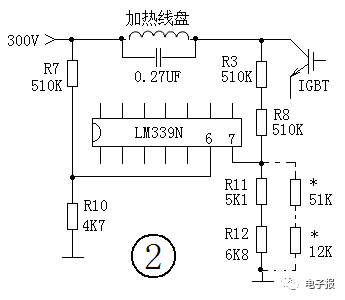

分析与检修：根据例1的经验，遵循先易后难的原则，测电压比较器LM339N的⑥、⑦脚（见图2）电压分别为2.36V和3.55V，说明同步取样电路异常。而正常的LM339的同相输入端要大于反相输入端0.2V左右，才能正常工作。断电，分别焊脱同步电路中每只电阻的1个脚后测量，发现R3、R7、R8都有不同程度变质，而几只对地分压电阻完好。由于手头无510k电阻，于是把R7、R3、R8都改换上620k的电阻，焊好后通电测量（提示：这时一定要记得插好加热线盘），LM339的⑥脚电压为2.36V，⑦脚电压为2.91V，压差不能满足要求，接着在LM339的同相端⑦脚对地加焊2只串联的分压电阻与原分压电阻并联（见图2中的虚线，焊此电阻前要用电位器先调整确定好数值）后通电，测⑥、⑦脚电压分别为2.36V和2.56V，刚好符合比较器的同相端比反相端高出0.2V的要求。把电路板还原安装通电试机，坐锅加水开机，不一会水热了，说明加热恢复正常，故障排除。 |
