一台小神厨DC500型2000W电磁炉，开机2秒钟自动关机，不能正常使用。 分析与检修：此故障现象比较少见，通过故障现象分析，说明辅助电源工作基本正常。 打开面盖察看，未发现异常元件。从故障率高的同步电路入手检查，发现采样电阻R21（410k）变质为395k，R7（410k）变质为401k，R22（410k）已开路。将异常的电阻换新后试机，故障依旧。经查遍所有可疑部位，都查不到原因，真是丈八和尚摸不着脑袋，这时觉得有些悲催，于是暂时堆放在墙角处待修。

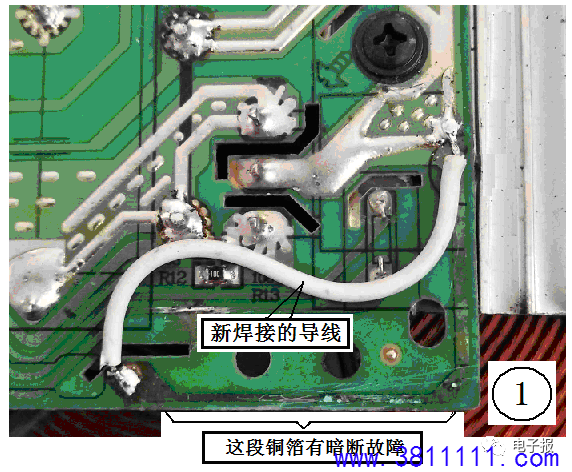

时过两天后想：对于这种少见的故障，为什么只停留在静态检查的方法？于是重新搬出来着手对其通电，采取电压法动态检查。还是先易后难，先测量同步电路送到单片机的电压状态，发现单片机的加热线盘左侧取样信号输入端⑩脚电压为0.95V，而加热线盘另一端采样信号输入端⑪脚电压却为0，怀疑新换上的电阻有问题。于是，重新复查新换上的电阻，未发现故障元件，说明线路板的铜箔开路。用数字表的二极管挡（通断测量挡）测量该路铜箔时，发现IGBT管C极与R9之间的铜箔呈开路状态，用导线接通（见图1）后，测单片机⑪脚电压达到0.82V，坐锅试机，加热恢复正常，故障排除。 |
