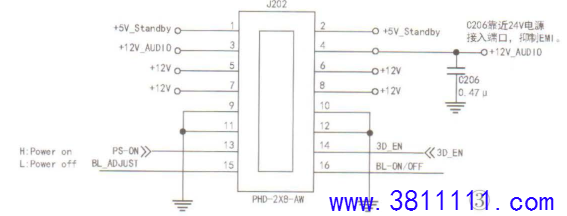

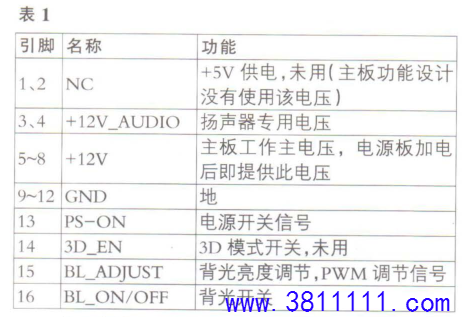

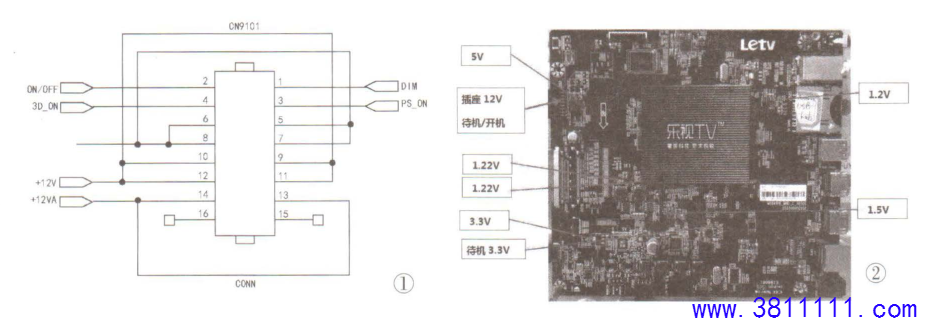

乐视超级电视超3 X43的维修 1、电源板 电源板主要是交直流转换功能，将交流220V输入电压转换为直流的12V给主板和71V给灯条供电。电源板输出插座CN9101排列图如图1所示。电源板只要插入AC插座，AC开关闭合后，CN9101就会输出12V。当按遥控开机后，会从待机转为正常开机，屏幕会显示开机画面或者开机广告（其中3D_ON在超3X43系列机种没有使用）。只要待机有12V输出，说明电源板工作是正常的。 2、主板 主板右部为用户插拔的连接插座，左部、下部和_上部3个为内部控制、连接插座，负责内部功能连接控制。当按遥控开机后，从待机转为正常开 机，屏幕会显示开机画面或开机广告。同时，主板上的1.8V、1.15V（1.15V受PC控制，范围在1.13V~1.3V之间属于正常），3.3V.1.5V和1.2V都能正常检测到，说明主板各个电压工作正常，且主芯片的MCU部分控制开机没有问题，eMMC内部烧录的软件也工作正常，即主板工作正常。 主板电压测试点图解如图2所示。主板插座J202排列图如图3所示，功能如表1所示。

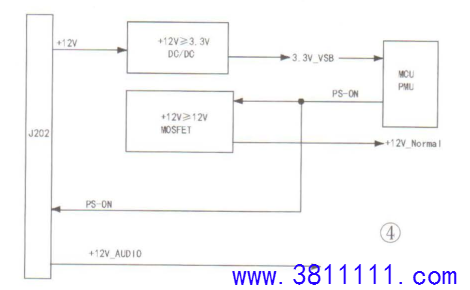

电源板提供的+12V，由主板分配为：3.3V_VSB和主板需要的各种Normal电压，如图4所示。

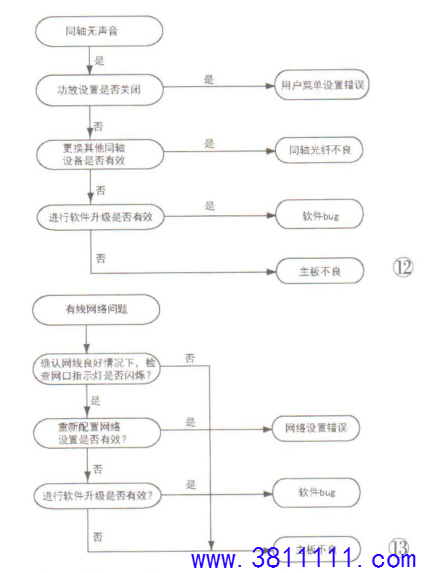

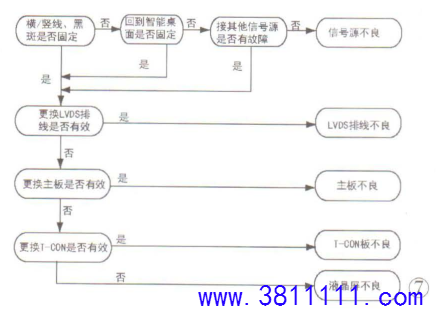

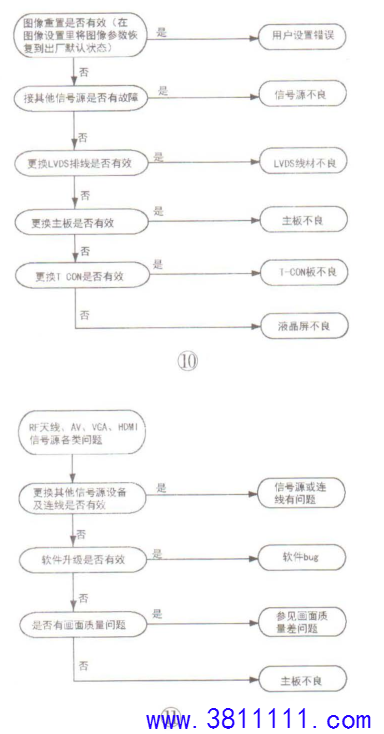

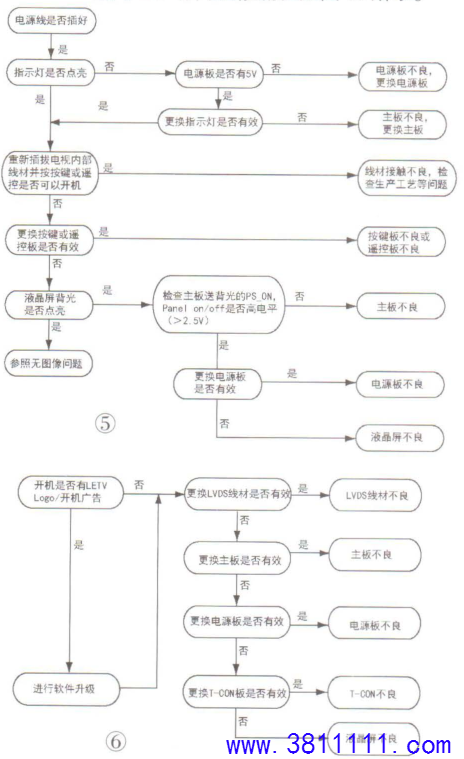

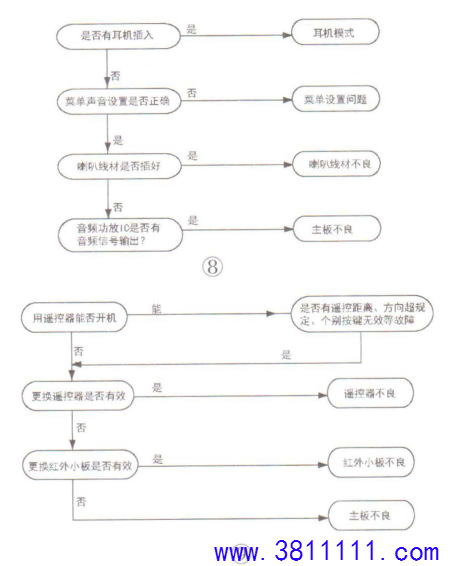

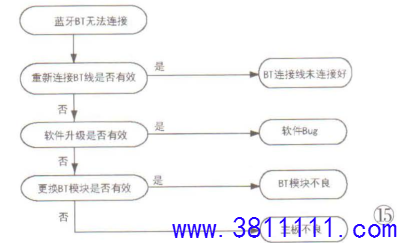

3、故障检修流程 不能开机故障检修流程如图5所示。 无图像故障检修流程如图6所示。 显示横/竖线、黑斑检修流程如图7所示。 无声音检修流程如图8所示。 遥控失灵检修流程如图9所示。 画面质量差检修流程如图10所示。 信号源问题检修流程如图11所示。 同轴无声检修流程如图12所示。 有线网络有问题检修流程如图13所示。 无线网络有问题检修流程如图14所示。 蓝牙BT有问题修流程如图15所示。
4.常见故障检修 故障现象1：S40AIR、X3-40S、X3-40系列更换主板后出现图像花屏、图像倒置，X3-50、X3-55系列更换主板后出现两幅画面。 分析检修：更换主板后若出现花屏、图像倒置或两幅图像，首先将整机软件升级到39S或更高版本，然后进入工厂模式“FactoryMenu"，按“OK"键进入“属性设置”，然后选择整机型号→选择屏型号→写入正确属性→电视机关机→重新开机即可。 乐视屏型号识别：查看电视后盖标签，如： X3-40S后盖标签有L403S3、L403I3、L403P3等标 示，乐视产品型号第5位为屏代码：S-三星、1-群创、P-夏普.L-LG、A-友达。 故障现象2：超3X43（928平台）黑屏有伴音。 分析检修：上电后按面板.上的任意键二次开机，观察背光是否点亮。若不亮，则先测量电源板上插座CN200中PS_ON信号及ON/OFF信号电压，正常时均约为3.3V，如不是3.3V，则检查PS_ON或ON/OFF信号控制电路。然后测量LED背光驱动板.上插座CN900处的64V供电是否正常，如果电压为0V，则检查电源板相应电路元件，如果正常，则测量LED驱动板.上灯条连接.插座PN602和PN603的电压，正常时约为145V，若电压正常，则故障为屏内灯条有问题，否则，故障为LED驱动板异常引起。 若二次开机后背光亮，则拆机后先检查上屏线端头的触点（重点检查与逻辑板接口相连的那端）接触是否良好，然后检查逻辑板的供电及VDD、VCC、VGHVGL等关键点电压，如果这些电压均正常，说明主板有问题，否则，需检查逻辑板相应电路元件，最后更换逻辑板故障排除。 |
