一款家用加湿器电路原理分析

一款家用加湿器电路原理分析

该款加湿器内部有两块电路板，一块是开关电源及振荡电路板，另一块是控制板，两者之间通过三针接插件（①脚12V，②脚PWM，③脚GND）相连。

1.开关电源及振荡电路

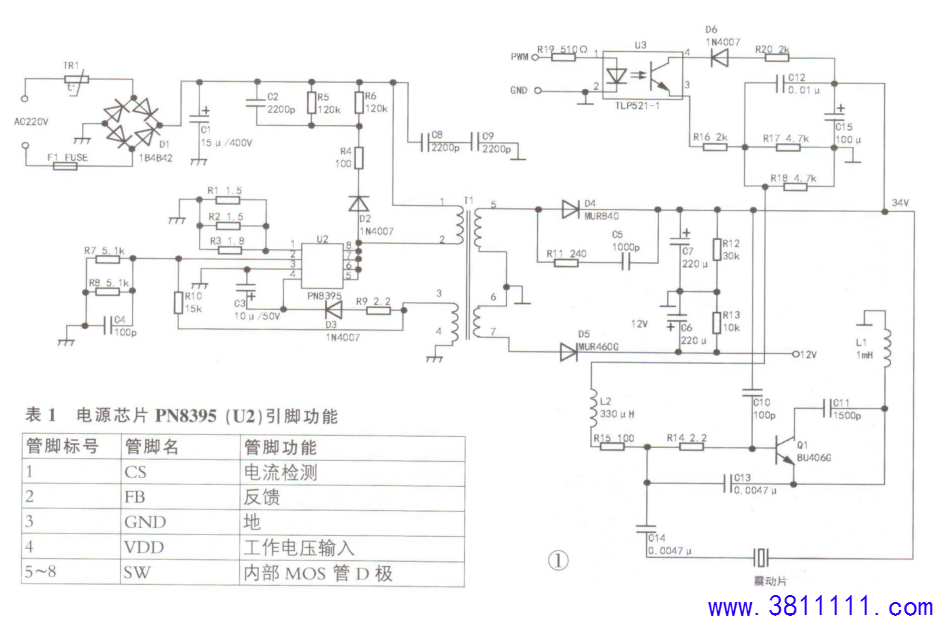

本机开关电源采用PN8395（U2）芯片，如图1所示。

U2内置高压启动电路，可以在300ms以内完成启动，其VDD工作电压为10V~30V。启动时，芯片内部的电流源给VDD端外接电容充电，当VDD端电压达到VDDon阈值（14.5V）时，芯片启动工作，同时高压启动电路关断。这时，只要VDD电压不低于VDDoff阈值（7.5V），芯片就维持正常工作。U2的引脚功能见表1。

上电后，220V交流电压经过保险F1与负温度系数热敏电阻TR1加到整流桥D1上，经D1整流后再经电容C1滤波，得到的310V直流电压，加到变压器T1①脚。R5.R6.D2及C2电容构成RCD钳位电路，用于吸收反峰电压。T1③-④绕组感应的电动势一路经R9、D3、C3整流滤，波后加到U2④脚，以取代启动供电，另一路经电阻R10加到U2的②脚，以稳定输出电压。

T1次级⑤-⑥绕组的感应电动势经D4、C7整流滤波，形成34V左右的直流电压;⑥-⑦绕组的感应电动势经D5、C6整流滤波，形成12V左右的直流电压。

Q1、C10、C11.C13、L1等元件组成电容三点式振荡电路。开机后，光耦U3③、④脚内部的光敏三极管导通，34V电压经R20、D6、R16~R18分压，加到Q1基极，为其提供偏置工作电压。超声波信号通过C14送给震动片一端，震动片另一.端连接34V直流电压。

2.控制板电路

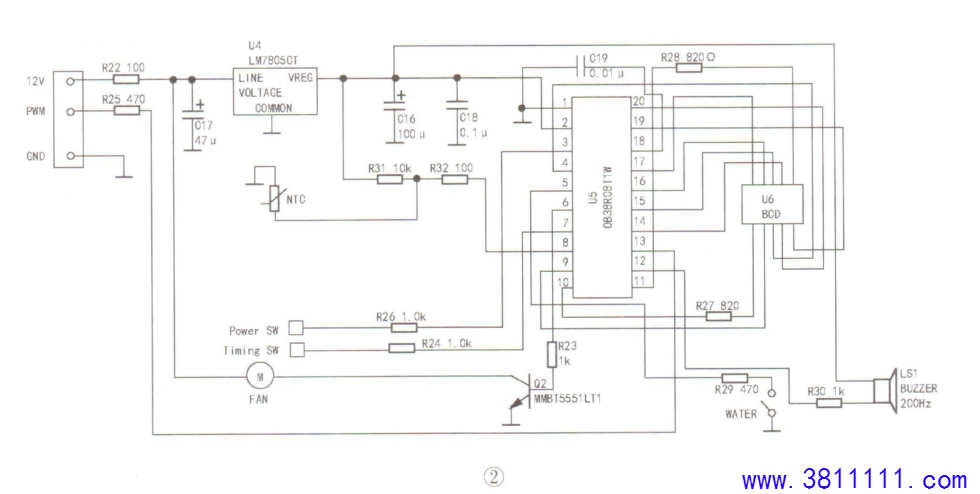

控制板电路主要由微控制器U5（OB38R08T1W）和两位数码管U6（BCD）及相关外围电路组成，如图2所示。

12V电压经U4（7805）稳压成5V，供给U5②脚。“Powersw"（电源开/关）和“TimingSW"（时间设定）按钮为电容式触摸按键，分别通过R26、R24接到U5③脚和⑦脚，作为输入信号，NTC电阻作为电路板热保护检测元件，其两端电压通过R32加到U5⑧脚，water为加湿器低水位保护开关，-端接地，另一端通过R29接到U5⑤脚。

加湿器风扇转动是U5⑥脚输出信号经过R23控制三极管Q2状态，以控制加湿器风扇是否转动，U5①2脚输出的报警信号，经R30来控制蜂鸣器LS1是否鸣叫。U5④、⑨、10、11、14~17、19、20脚连接10脚双位数码管，以显示时间，状态等信息;U5的13脚输出PWM信号，经R25/R19控制U3的导通程度，即改变Q1的基极电压，从而控制振荡电路的振荡频率，最终实现对加湿器产生的水汽大小的调节。

为了便于检修时参考，特附上U3的引脚功能图，如图3所示。
