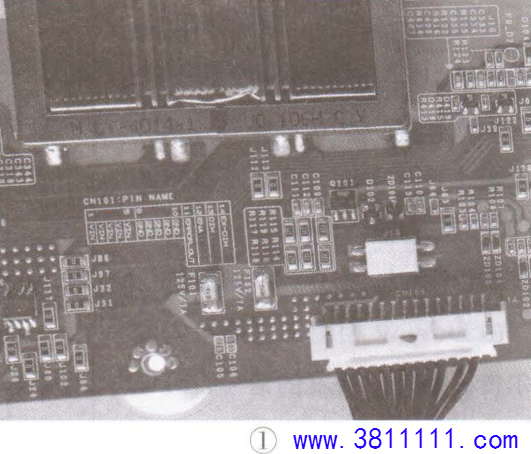

TCL L40E9FBE型液晶电视不开机故障检修 一台TCL L40E9FBE型液晶电视，上电后电源指示灯亮，不开机。 拆机，目测电源板（板号：PL4235-PWC1XG）上24V供电插座烧坏，24V滤波电容C55（1000μF/35V）轻微鼓顶，先将24V滤波电容C55、C51和C52-并换新，再将24V供电插座中的引线铜箔焊接好，最后将一只1kΩ电阻焊跨接在3.3V和地之间，强制开机，电源板输出的3.3V、12V和24V电压均正常。装机试验，仍不开机。此时测得电源板输出电压及背光开/关信号（BL-ON）电压均正常，但背光不亮。断电，在路检测背光板（板号为:SST-400-14A01），发现保险丝F101和F102（7A，见图1）均已熔断，场效应管Q304~Q307、Q310~Q312及Q322均击穿。更换上述损坏元件后试机，故障排除。
|
