小米L65M5-AZ型液晶彩电三无故障检修 一台小米L65M5-AZ型液晶彩电，上电后三无，按压遥控及面板按键均无反应。 上电，测量电源板（型号:FSP222-1FS01）上插座CON2输出的12V电压（供主板）及CON3输出的138V.161V电压（给灯条供电）均正常，判断问题出在主板（板号为ONTV-AIO-T962-AE-2017118）上。测量主板上各DC-DC电路输出电压，发现U1101（54335A）输出电压只有0.88V（测试点为电感L1101的电压输出端），明显异常。

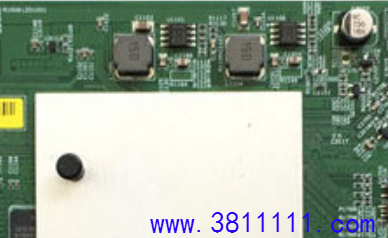

U1101是一块同步降压DC-DC变换器，其输入电压为4.5V~28V，输出电流可达3A。测量U1101⑦脚（EN）电压为0V，看来故障原因应是U1101⑦脚没有输入使能电压，因此U1101不启动。测量与U1101相邻且型号相同的集成块U1106（54335A，如图1所示）的各脚电压，发现输出电压为0V，⑦脚电压为2.2V，并且U1106发热严重。断电，在路测量两块芯片引脚对地电阻，发现U1106③脚对地短路，检测该脚外接的贴片滤波电容，发现C1158短路，断开C1158后再测，仍然短路，判断U1106内部短路。更换U1106后试机，故障排除。此时测得U1106输出电压为5V，U1101输出电压为3.3V。 |
