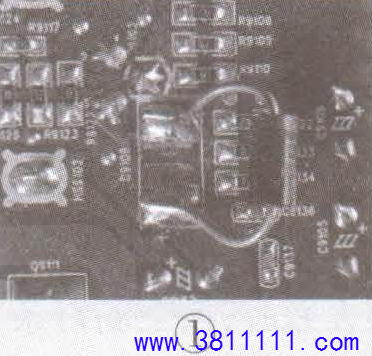

一台创维50E3100型液晶彩电，三无 通电，测得电源板上300V电压正常，但次级输出插座CN9101中的12V、5V均为0V。断开电源，再测300V电压下降缓慢，看来电源电路未起振。 为安全起见，先用放电电阻放去300V储电；然后用万用表电阻挡在路测量场效应管Q8601、Q9101、Q9801，未发现异常；测Q9105时发现其 D、S极短路。查看其外围元件， 发现在电路板背面，Q9105的D、S极上并联一只肖特基贴片二极管SR510C（D9108）。拆下Q9105检测，完全正常，看来D9108确已短路，拆下检测确已短路。因笔者手头无此型号贴片二极管，决定换用SR520VP型肖特基二极管（电流5A，实测耐压230V），如图1所示。上电试机，故障排除。 提示：该机屏内有3组LED灯条，每组灯条供电实测值为60.4V。
|
