一台创维55M9液晶电视机(机芯:8H26)热机时灰屏。

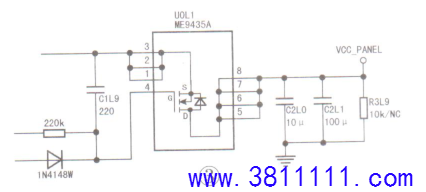

分析检修:上电,测量逻辑板的12V供电电压vcc_ PANEL,在故障出现时,该电压降至10V，怀疑故障系上屏电压降低所致。检查上屏电压供电电路，如图3所示，测得U0L1的①~③脚输入的12V电压正常，怀疑U0L1性能变差,换新后故障排除。
