创维50F5型机(机芯:8H20),二次开机后图像、声音及控制均正常，但指示灯一直为红灯,不 ...

2020-5-11 08:39| 发布者: 南召修电视| 查看: 118| 评论: 0

摘要: 一台创维50F5型机(机芯:8H20),二次开机后图像、声音及控制均正常，但指示灯一直为红灯,不能变为绿灯。分析检修:根据故障现象分析,判断指示灯电路有问题，相关电路如图1所示。开机测量LED_ PWM信号电压为0.7V,但LED_ ...

一台创维50F5型机(机芯:8H20),二次开机后图像、声音及控制均正常，但指示灯一直为红灯,不能变为绿灯。

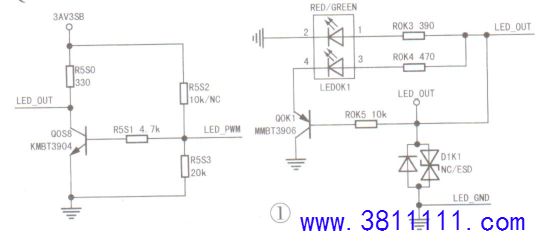

分析检修:根据故障现象分析,判断指示灯电路有问题，相关电路如图1所示。开机测量LED_ PWM信号电压为0.7V,但LED_ OUT端电压一直为3.3V，怀疑三极管Q0S8损坏。更换Q0S8后开机,故障排除。
