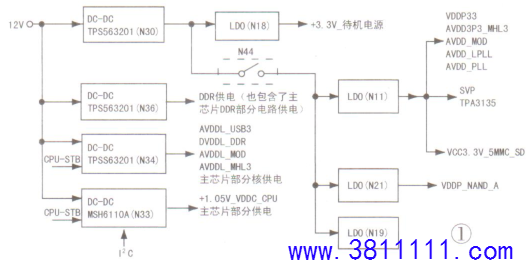

海信HZ32E35A型液晶彩电常见故障检修 海信HZ32E35A型液晶彩电采用MSD6A346ATT-8X-XZJ机芯，其主板型号为RSAG7.820.7800，主板.上的供电系统如图1所示。

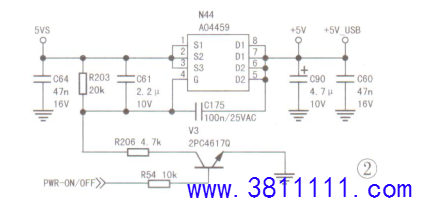

上电后，电源电路输出12V电压，再经N30（TPS563201）DC-DC转换后输出5VS电压。N44（AO4459）及其外置元件组成电子开关电路，如图 2所示。
N44④脚电压在开机状态时为1V，待机时为5.27V。由于本机每次交流开机后默认为待机状态，但机器在开机后会自检，所以每次开机后N44④脚电压都会从1V跳变到5.2V。如果N44开路损坏，无开机打印信息显示。实修中为快速判断N44是否损坏，在排除N44⑧脚输出无明显短路的情况下，先直接短接N44的①脚、⑧脚，然后开机观察开机打印信息，如果打印信息正常，则可判断N44工作异常。5VS电压同时送给LDO电路N11、N21和N19后，分别输出3.3V.1.8V和3.3V电压。12V电压一路经N36（TPS563201）DC-DC转换后输出DDR供电，供给DDR芯片及主芯片内部部分DDR通讯电路;另一-路经N34（TPS563201）DC-DC转换后输出主芯片工作所需的内核供电电压。 下面介绍几例海信HZ32E35A型液晶彩电常见故障的检修。 故障现象1:不开机，且无打印信息显示。 检修思路:首先测量电源电路输出的12V电压是否正常，如果正常，则测量主板上的DC-DC及LDO电路输出电压是否正常，N44⑧脚输出的5V电压是否正常（注意:开机瞬间CPU有个自检的过程，N44⑧脚输出5V电压，然后快速降为0V）。如果.上述电压正常，则代换写有同型机数据的EMMC芯片，如无效再代换CPU。 实例1:一台HZ32E35A型机，不开机，其开.机打印信息如下: UART_115200 AC__ON MIU1_DQS-OK BISTO-FAIL 检修:从开机打印信息看，CPU、EMMC已工作，但DDR（型号:H5TQ4G63CFR-RDC，位号:N60）没有正常工作。首先补焊DDR后试机，故障依旧，检查DDR的供电和外置的阻容元件，未发现异常。代换DDR后故障排除。 实例2:一台HZ32E35A型机，不开机，开机打印信息如下: AC_ON MIU1_DQS-OK BISTO-OK BIST1-OK #_ 检修:本机开机打印信息仅显示了5行，根据经验，此故障多为EMMC或CPU损坏所致。经查，EMMC（H26M31001HPR）损坏，换新后故障排除。 故障现象2:开机后卡在开机画面。 思路:此故障多为EMMC或者CPU损坏所致。实修时可用∪盘升级主程序，如果不能排除，则代换CPU。 本机的CPU和EMMC进行了绑定，如果只是CPU损坏，则单独更换CPU不更换EMMC。 方法如下:先用U盘升级主程序，在升级进度条没有走到百分之百时进行交流关机，更换CPU后，再用∪盘进行升级主程序，如果按压“音量-”键不能进入升级界面，可在开机时按住电脑键盘的“回车”键，待打印信息中出现一串字符 “*mstar#”时，输入小写字母“cu”，最后按“回车”即可，此时EMMC和CPU会重新绑定，从而免去同时更换EMMC的烦恼，这个方法对EMMC和CPU绑定的海信其他机型也有效。 另外，本机在更换EMMC后，需要重新写入MAC地址，这时满屏红色，屏显“MAC文件不存在”，如图3所示。MAC地址写入步骤如下:首先向海信公司总部申请MAC地址，即把电视型号、BOM号提供给海信公司总部之后，总部会提供一个MAC码。本文以MAC码为“08-BA-5F-8E-48-03”为例进行讲解。 首先在电脑桌面.上建个空的TXT文本文档，文档名字修改为“MSD6A346_A44.，B602KUIWS_AS75"（与图3提示框中的文件名相同，但字母均为大写），同时注意下划线的位置，不能有空格，否则会导致电视机识别MAC地址失败，然后打开TXT文本文档，在文本文档页面顶格输入MAC地址“08-BA-5F--8E-48-03”，接着输入两个中横线“--”，再输入上述MAC地址的下一-位号码（即将上述MAC地址最后一位数字或字母上升一位），这样文本文档上的MAC地址为:08-BA-5F-8E-48-03-08-BA-5F-8E-48-04（注意:MAC地址中的字母均为大写，最后一位为16进制），如图4所示。最后把U盘插到电视上交流开机就会自动写入。也可以进入总线写入MAC地址，方法如下:在菜单中的“音量平衡”状态下输入“1969”进入总线，选择工厂菜单-→选项→设置MAC地址。MAC地址写入成功后，屏显“设置MAC成功"的字符，如图5所示。

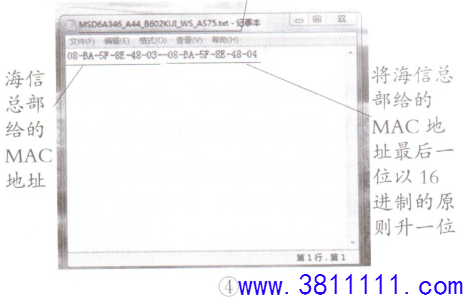

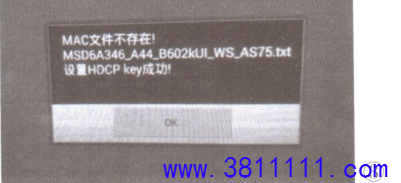

TXT文本文档名字为: MSD6A346_A44_B602KUI_WS_AS75提示:海信Hi3751V5510、MSD6A648机芯的MAC地址写入方法与本机芯的方法大致相同，唯一不同的地方是TXT文本文档名字不同，Hi3751V5510M00机芯TXT名字为 V551_A70_，B602KUI_.WS__AS75，MSD6A648WY- 8-00B2机芯的TXT名字为 MSD6A648_A60_B602KU__WS_AS75。 如果故障机的EMMC损坏（此种故障现象比较多），这时可通过开机打印信息来获取原机的MAC地址，方法如下:先把电脑读出的打印信息全部粘贴到word文档中，然后利用word文档搜索功能（在word文档界面下按“Crl+F"键即可出现搜索对话框），在搜索对话框输入“MAC"按“回车”就可自动找到MAC地址，如图6所示，

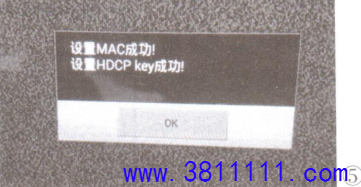

“MA-e....-行即表示MAC地址。 更换EMMC后，打印信息中表示MAC地址的数字全部为0。写入MAC地址成功后，MAC地址就变为字母和数字的组合。 故障现象3:开机显示厂家画面后自动重启。 思路:此故障多系主板或背光电路异常所致。该机在背光电路空载时，CPU会反复发出关机和重启指令，同时遥控失灵。在实修中，可用以下两 种方法判定故障部位在主板还是背光电路中:方法1:断开背光控制芯片HOZ1GN05脚（错误信号输出）外接PNP型三极管N703的b极试机，如果机器启动正常（背光不亮），不再进入反复重启状态，则说明故障系背光电路异常所致，常见原因是背光灯条损坏。 方法2:找一个12V电源，将其正负极分别与主板上的12V滤波电容C957正负极连接，然后连接电脑观察开机打印信息，如果主板不再重启，则说明故障系背光电路异常所致;如果依旧重启，则为主板问题。如果不方便查看开机打印信息，则可通过遥控开/关机，观察指示灯是否红蓝变化来判定主板工作状态是否正常。 |
