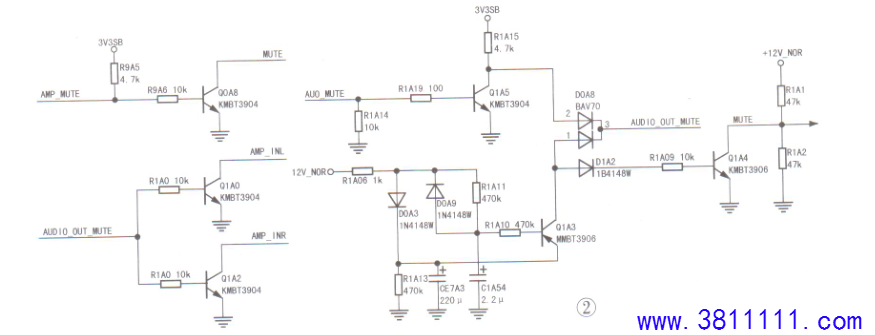

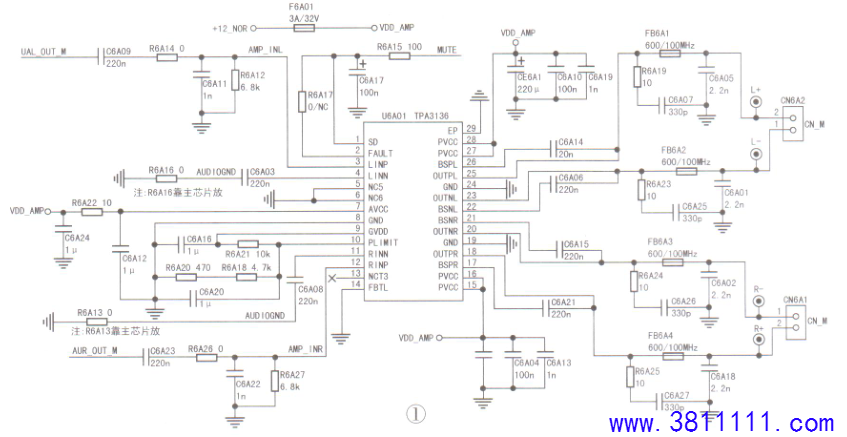

TPA3136系列D类功放芯片故障检修实例 故障现象1：无伴音。 分析检修：先测量保险管FB6A1，若断路，可判定功放芯片短路。若FB6A1未熔断，但后端对地电阻很小，则说明功放芯片异常。若FB6A1两端电压均正常，此时测IC15、16、27、28、7脚电压，正常均为12V;再测⑨脚电压，若电压低于7V，则故障原因可能是IC内部LDO电路异常，不妨先代换IC。若上述供电正常，则测量①、②脚电压，若两脚电压均为低电平，则需检查①脚外部静音控制电路，如图2所示。 正常工作时，三极管Q0A8、Q1A4均处于截止状态，其c极均为高电平。Q1A3及其外围元件组成的开/关机静音控制电路，在开/关机时Q1A3导通，Q1A4随之导通，MUTE信号变为低电压，若Q0A8、Q1A4基极均为低电平，但MUTE信号也为低电平，这时重点检查三极管Q0A8、Q1A4的上拉电阻R1A1及①脚外接滤波电容。 故障现象2：某一声道无伴音。 分析检修：检查R.L音频输入通道，再检查静音控制管Q1A0或Q1A2，然后检查R.L通道与主芯片间的电路，接着查各功率单元部分供电，最后测自举端电压，正常值均高于7V，否则，先替换自举电容C6A14、C6A06.C6A15、C6A21（见图1），然后更换功放芯片。 故障现象3：伴音中有噪音。 分析检修：先检查供电端滤波电容，再检查IC底部是否良好，最后更换芯片。 一台创维42X6型液晶彩电，开机后左侧扬声器中有杂音。上电试机，发现在播放开机音乐时，左侧扬声器中无杂音，说明故障与功放无关，故障部位可能在主芯片音频切换前的电路中，因为开机音乐由控制系统发出，在主芯片内进行切换。为准确找到故障部位，同时断开TPA3136的3、12脚输入通道中的电容C6A09、C6A23，故障依旧，怀疑主芯片有问题。由于替换主芯片麻烦，故采用换主板维修，但更换主板后故障仍存在;交换左右喇叭，故障仍在，至此怀疑故障可能系外部干扰所致。将电视机搬到邻居家试，故障现象消失，由此推断用户家中电网..电灯空调或路由器等有干扰。 经查，路由器异常，更换路由器后故障排除。
|
