TPA3136系列D类功放芯片工作原理与常见故障检修

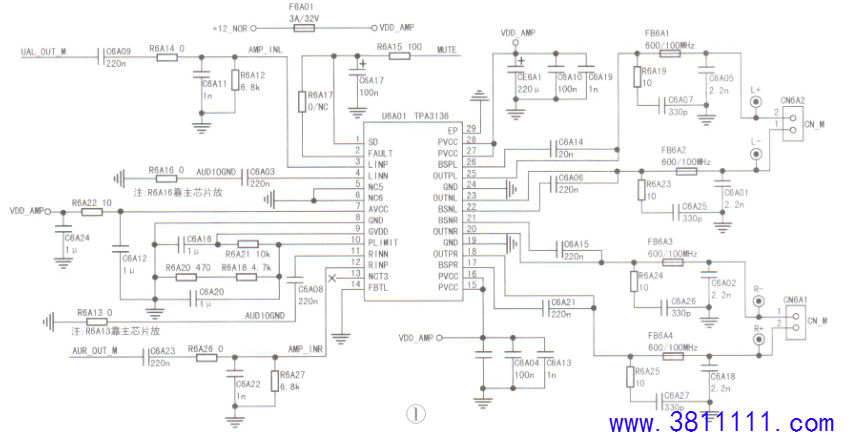

TPA3136系列芯片的具体型号有TPA3136D2和TPA3136AD2，两者均是无滤波器D类立体声放大器，两者的区别在于:TPA3136D2最低供电是8V，而TPA3136AD2最低供电为4.5V。两者最高供电均不得超过14.4V。当供电为12V时，两者可以互换。 TPA3136在创维42X6型液晶彩电（8H35机芯）中的应用电路如图1所示。 TPA3136①脚（SD）为静音控制端，外接静音控制电路，当此脚为低电平时，IC处于静音状态。⑨脚（GVDD）为IC内部LDO调节器输出端，电压为7V，为R.L功放部分高边栅极驱动电 路供电。⑨脚内部的LDO转换器还将产生内部电路所需的低电压，为门驱动器、数字和低压模拟电路供电，无需外接3.3V电压。 ⑦脚为模拟单元供电端（AVCC，12V），通过一只10Ω电阻接VDD_AMP电压（10Ω电阻是去耦电阻，可用于防止高频类噪声进入放大器）。10脚（PLIMIT）为功率限制设置端。7、15、16、27、28脚为功放输出单元供电端（VDD_AMP），外接防高、中、低频干扰的去耦电容（容量通常分别为1nF、100nF、220μF），以减小功放输出音频谐波失真，并防止喇叭到功放输出脚间因线路太长而产生振荡，即防止外部干扰源影响功放R、L输出音质。 ②脚（FAULT）为输出电路短路或故障的指示状态端，该脚通常与①脚（SD）连接。当②脚电压低于0.8V时，表明功放已出现故障。 ③、12脚分别为左、右音频信号输入端，④、11脚分别为R.L声道负相输入端，未用时接电容到地。 18、20脚为右声道信号输出端，23、25脚为左声道信号输出端。17、21、22、26为自举升压引脚，其内部电路与外接的自举电容产生浮电压，给IC内浮地电路供电。当功率放大电路输出信号变为低电平时，GVDD电压通过内部二极管对自举电容充电。当功率放大电路输出变为高电平时，自举电容的电压与供电叠加，为高压侧栅极驱动器提供较高电源。 注意:自举电容须是容量为220nF的陶瓷电容（尺寸为0603或0805）。❷脚为IC底部散热片;需接地良好，否则可能引起IC过热而保护或损坏IC。 |
