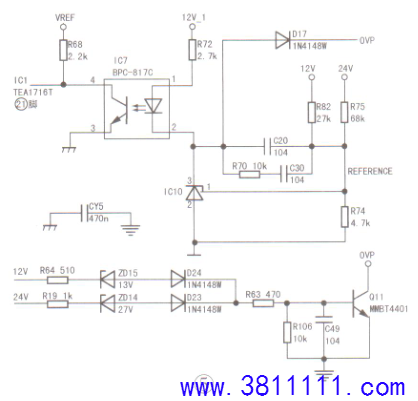

一台55E710S型机，开机一段时间后机内发出异响，图像闪烁，随后自动关机。 分析检修:怀疑故障在开关电源(型号为168P-P6L011-00)。此机TEA1716T、Q2、Q5、T1、C29组成LLC桥式电源。电源发出异响，怀疑T1线圈松动或磁芯损坏，但代换T1后故障不变;将稳压电路中IC10(TL431)①~③脚间连接的尖峰脉冲吸收电容C20代换后，故障依旧;补焊IC10及光耦IC7，也未见效果。后咨询同行，得知该电源有一个技改方案:将IC7①脚上拉电阻R68由2.2kΩ改变10kΩ。按此方法改动后试机，故障排除。相关电路如图5所示。
|
