故障现象：一台使用一年多的华生牌（HY30-12C）即热式电热水龙头（见图1），在使用中由于内部打火后引起房间总空开跳闸。

图1

分析与检修：通过故障现象分析，怀疑该水龙头内部电路发生接触不良或短路故障。

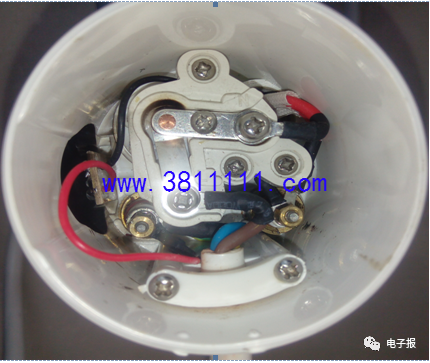

维修时，笔者将它清洁干净后打开接线端盖察看，并没有发现看到有任何打火烧毁的痕迹（见图2）。怀疑加热管异常，测量加热管的阻值为16.2Ω（该加热管功率为3KW，根据欧姆定律计算，其工作电流为13.63A，阻值为16.14Ω），说明加热管正常。接着，检查用于保护的温控器也正常，怀疑电路板上有元件异常。当撬开侧面的黑色盖板后察看，发现电路板上有大量的水渍，并有打火烧黑的痕迹，上面的贴片元件都烧的面目全非，如图3所示。

图2

图3

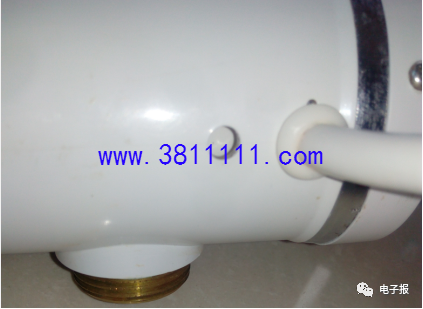

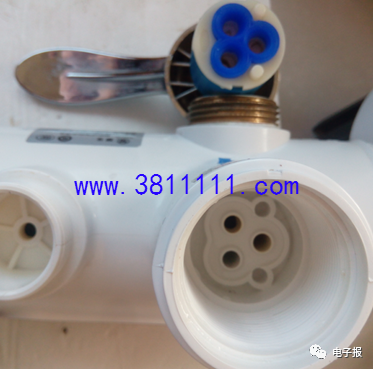

根据两根接线来分析，这是加热通电后的电源指示灯电路，两根线直接并接在加热管的两个接线柱上。为了找到漏水的原因，打开冷热阀门，看到内部只是一个3孔的冷热切换阀，再没有任何机构（见图4）。最后从电源线的接口处的下侧发现了一个小孔（见图5），用绝缘胶布进行封堵。

图4

图5

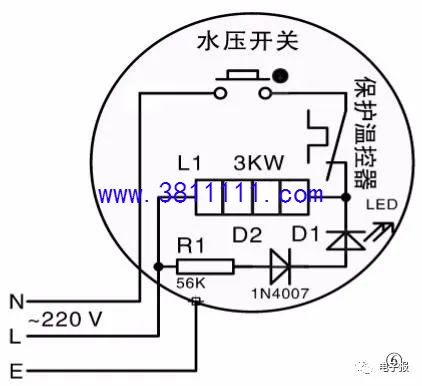

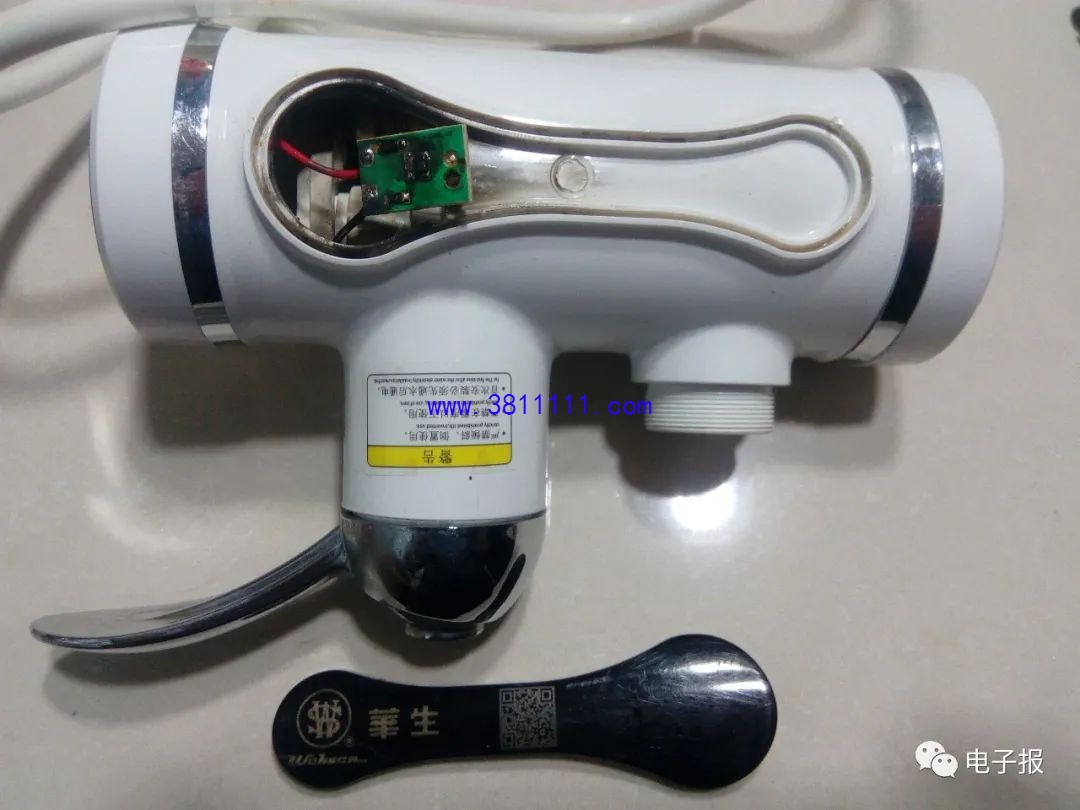

为了便于故障维修，根据实物绘制了电路图原理图，如图6所示。从图6可以看出，当打开水阀后，水压将水压开关顶到闭合状态后，一路使加热管得电加热，让水温快速升高；另一路通过R1限流、D1半波整流后为指示灯LED供电使其发光，提醒用户处于加热状态。参照电热饮水机的加热指示灯电路，拆接了一只56K电阻和红色发光二极管、整流二极管进行组装，如图7所示。

固定电路板并复原该水龙头，安装后使用一切正常，故障排除。
