HD520卫星高清接收机收看过程中画面突然消失断电后重新开机，故障依旧的维修

接修两台HD520卫星高清接收机，故障现象是收看过程中画面突然消失，仅前面板红色指示灯亮(其中一台机器网口上的网速指示灯长亮)。

断电后重新开机，故障依旧。

因故障是在收看过程中突然出现，所以可排除软件问题。拆机目测，主板上共有7组供电，根据经验判断由U4(3503E)、L2等元件组成的

DC-DC转换电路，应该是将外置电源送来的12V转换成5V供电，测L2输出端电压为5V。测量LDO芯片U10(GH203H)输出电压为1.5V,应

该是为DDR3芯片供电。由U11(丝印:S15BAB)、L1等元件组成的DC-DC转换电路输出电压为3.3V,估计是为U1(Hi3716C)供电。测量由U17

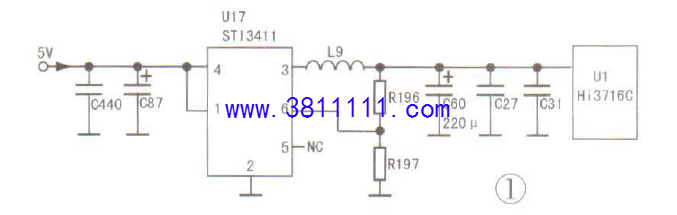

(S15BAB).L9等元件组成的DC-DC转换电路,如图1所示,一台机器的输出电压仅0.65V,另一台为0.53V。根据维修经验,就算是芯片核心供电{通常在1.1V左右)也没有这么低，估计问题就出在这里。其他三组供电分别为:由U7(S8035E)、L5组成的DC-DC转换电路，输出极化供电;U13

(GH203H)输出为3.3V，U9(GH203H)输出1.25V，这两组电压为调谐芯片TU2(M88TS2022)和解调芯片TU1(M88DS3103)供电。

查资料得知，U17实际型号为ST13411，引脚功能是:①脚便能端口，②脚接地，③脚J(SW)是开关输出，④脚是电源输入，⑥脚是反馈，用于设置输出电压。笔者用PAM2312(丝印:CGA3E)代换U17后试机,故障排除。此时测得C27两端电压为1.1V。
