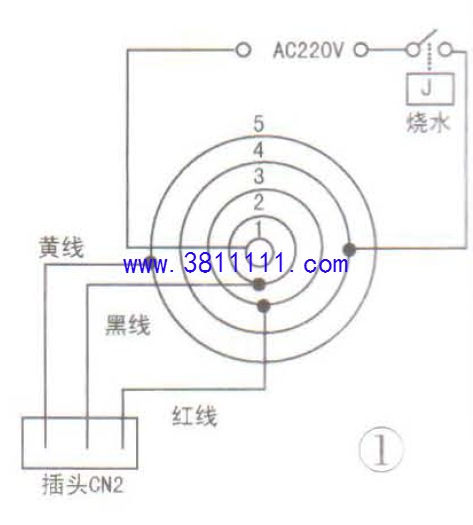

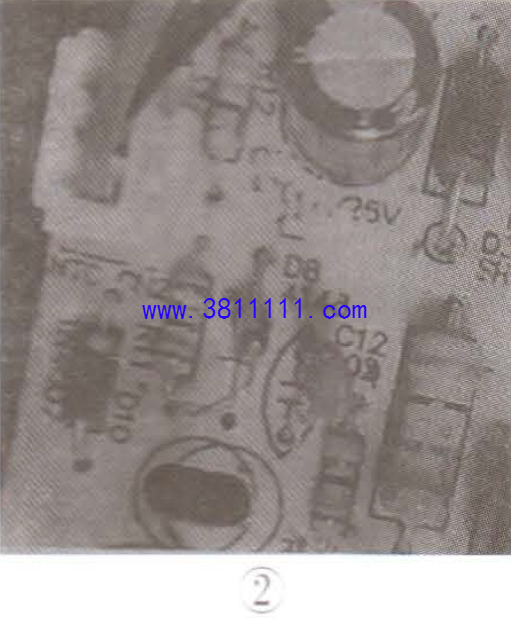

明灶牌MZ-KS301型电茶壶不加热故障维修 一台明灶牌MZ-KS301型电茶壶，上电加满水后，面板显示"EO"代码，不加热烧水。上电试机，发现加热继电器不吸台。该机驱动 芯片U4(ULN2003APG)⑩、⑩脚分别控制烧水与消毒继电器。实测这两只继电器线圈两端电压均为12V，说明单片机未发出继电器吸合指令。试将线圈控制端接地，该继电器吸合，加热正常。结合"EO"代码，怀疑水位检测电路有问题。 该茶壶底座有5圄金属环，其①、④圈接AC220V，②、③、⑤圈分别通过黑、红、黄线与插头CN2相连(送往主板)，如图1所示。分析认为，CN2所连元件为水位检测元件。 壶内无水时，测得黄、黑线间电阻为∞，黄、红线间电阻为140kΩ，黑、红线间电阳为实;当加入水后，黄、黑线间电阻为35kΩ，黄、生二线闻电阻为140kΩ，黑、红线间电阻为150kΩ，说明水位传感元件正常，转向检测主板上的水位检测电路，发现CN2插座附近的二极管D8(1N4148)短路，如图2所示。更换D8后试机，面板显示E1代码，加热正常，故障排除。
|
