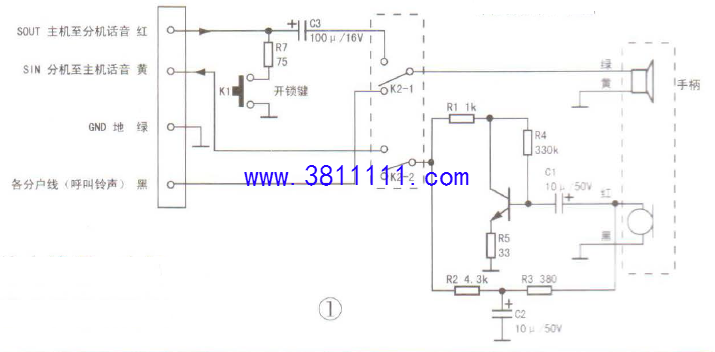

一部振威WL-02BFC型对讲门铃，能听到呼叫铃声，提起手柄昕不到大门口主机的语音，按"开锁"键无法开门。 该机实绘电路如图1所示，在电话手柄未提起时，叉簧开关的K2一1动接点与下接点接通，黑线输入大门来的呼叫铃声信号，分机手柄中的喇叭发出铃声。提起电话手柄后，叉簧开关的K2-2动接点与上接点接通，电话于柄中的驻极体话筒和分机的放大三极管得电，放大后的话筒话音信号通过黄线传送至大门口主机;同时叉簧开关的K2一1动接点与上接点接通，大门口主机的话音信号通过红线传送至分机手柄的喇叭发出声音。若要开门的话，接下轻触开关Kl，红线把开门信号传送到大门口的主机。 实测红线电压为11V，黄线电压为12V，均正常。拆机检查，发现开锁键Kl及叉簧开关K2内部接触不良。用电子清洁剂清洗后试机，故障排 除。为防止故障复发，可给开关内部加入适量油性润滑剂。
|
