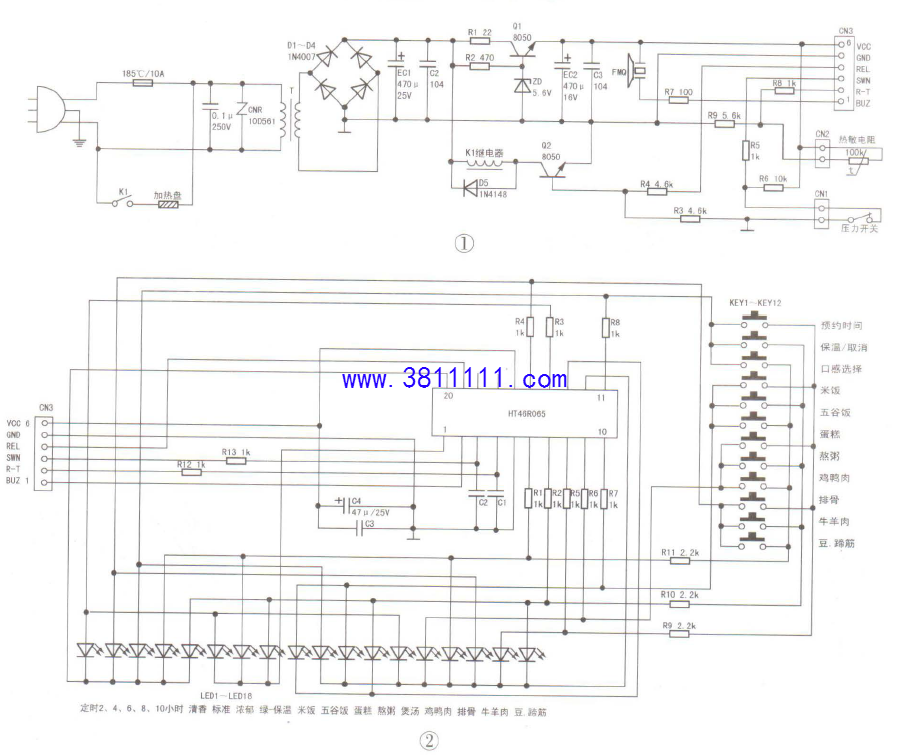

一台九阳JYY-50YL1型电压力锅，开机后不加热。 该机内部有两块电路板，一块为控制板，装在锅壁上，另一块为电源板，安装在压力锅底部，其电路如图1所示。因控制功能正常，所以排除 CPU故障。检测锅底热敏电阻及压力开关均正常，但继电器线圈、触头及压力开关焊点均有虚焊现象，补焊后试机故障排除，交用户使用。 使用一段日子后用户送修，称煮饭糊锅且无法使用预约功能。试机发现，只要上电继电器Kl就立即吸合，即发热盘上电就发热。测其控制管 Q2基极电压一直为0.6V，但只4外一端电压为0V，怀疑Q2击穿。拆下测量，Q2的c，e极确已击穿。换用同型号三极管(8050)后试机，故障排除。 上电后Q2基极电压为0V，按动功能键后，Q2基极电压变为5V，继电器吸合。顺此附上该机控制板实绘电路，如图2所示供参考。
|
