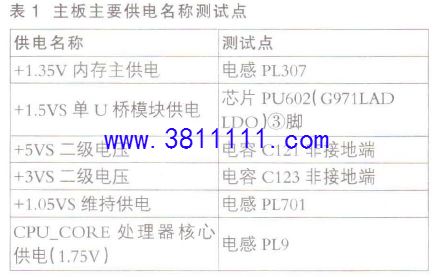

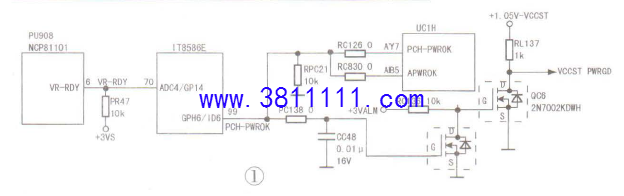

联想G50-80型笔记本电脑不显示故障维修 一台联想G50-80型笔记本电脑(板号:NM-A362),开机后不显示。 拆机,目测主板无明显异常。在路测量主板各供电电感对地阻值,无短路现象;.上电测量主要供电(供电名称及测试点见表1),  均正常。接下来检测时序信号，其测试点是无线网卡槽52脚，实测该脚电压为0V，明显异常.本着先软件后硬件的原则，先刷写BIOS数据后试机，故障依旧。转向检查单U桥(lJCIH)的PCHPWROK和APWROK信号，相关电路如图1所示。
只有IT8586E的70脚收到自PU908(NCP81101)的6脚输出的VR-RDY信号后，IT8586E的99脚才会输出PCH-P\VROK信号，一路 送给UCIA，另一路送给QC6，以产生VCCSTPWRGD信号。上电，测得IT8586E9脚电压为0V，明显异常，但PU908⑥脚电压为3.3V，正常，判断故障点在IT8586E及其外置电路中。断电，在路测量IT8586E的99脚对地阻值，只有20多欧姆，明显偏小。拆下下拉电阻RPC21再测，在路阻值仍偏小;拆下QC6(MOS管),在路阻值升至120Ω。经测,QC6损坏，将其换新后试机,故障排除。 |
