采用TP.VST69T.PB901主板的一台LE32B510X型机，开机后背光亮一下就熄，伴音正常。 分析检修:上电试机，在背光亮时能看见Haier开机画面，随后黑屏。本机屏内有两组串联的LED灯条，每根灯条由7只6V灯珠串联而成， 而LED背光电压为6VX14=84V。上电，测量背光输出电压，待机时电压为40V，二次开机后电压瞬间升到104V，随后又降回40V。很明显，屏内LED灯串有问题。随即用LED背光灯测试仪检测，确定灯条有问题。

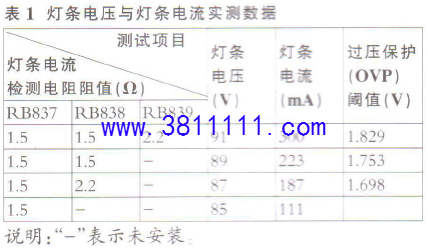

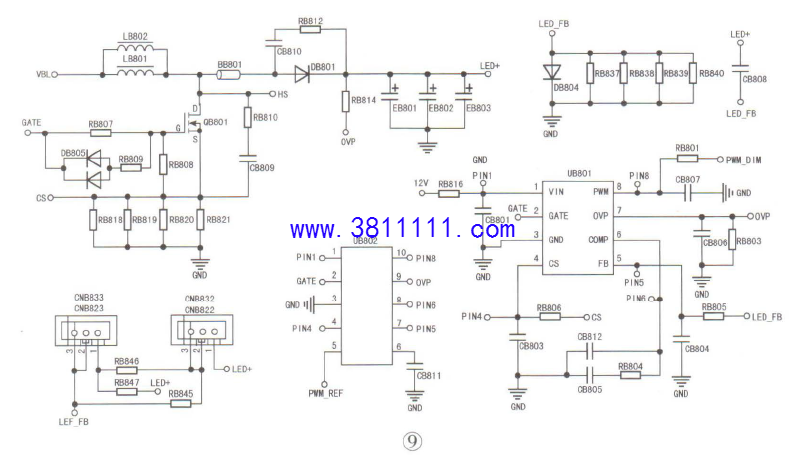

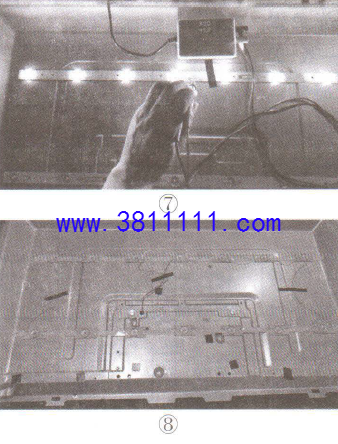

小心翼翼地拆开液晶屏，用测灯仪检测，发现下部那根灯条不亮，如图7所示。该机灯条电流设置为290时，灯珠规格为3030型，测试电压为 6.5V，接测试数据估算，其功率为290mAx6.5V=1.88W。为防止其他灯珠损坏，决定将所有灯珠全部换新。找来14只6.5V、300mA灯珠，串联后粘贴在原灯条处，如图8所示。装好液晶屏后通电试机，故障排除。为了延长灯条寿命，决定减小灯条电流。 本机的背光驱动电路随机使用两科控制芯片:一种是8脚的OB3350CF(UB801).另一种是10脚的SN51OB(UB802)，如图9所示z在不改变外围电路的情况下，任意安装一种即可，下面以安装回801为例进行介绍。二次开机后，由801①脚得到12V供电，⑧脚输入CPU送来虽PWM调光信号，②脚输出驱动脉冲，送给升压管QB801的栅极，QB801工作在开关状态，筒筐LB801、LB802产生的自感电压与输入的40V电压叠加，然后供给LED灯串。生丁串电流通过弓阻RB837~RB840接地，形成回路。R837-RB840两端压降送到UB801⑤脚(FB)，当该脚电E量三基准电压时，由801②脚输出脉冲占空比下隆，则升压电路输出电压降低，LED灯串电流减小，从而达到恒流控制的目的。若要改变灯条电洼，2支变RB837-RB840的阻值即可。因本机RB840未安装电阻，于是在RB837~RB839处安装毛巨适入实验，实测数据见表1。
根据表1得知，拆下RB839处原安装的2.2Ω电阻后，灯条电流是220mA，此时珠功率约为1.5W,灯珠功耗大幅降低,并且图像亮度基本无影响。 提示:若屏内某只灯珠的特性变差，会出现开机后背光亮一下后黑屏，或开机后不定时黑屏等故障，应急维修时可拆除一只灯条电流检测电阻 (以降低灯条电流)一试。
|
