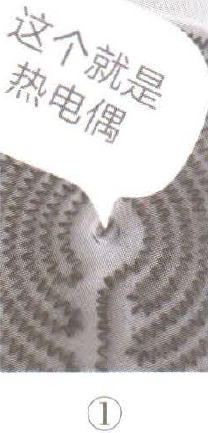

添妙TM-TL1500电陶炉温控电路简介 添妙TM-TL1500电陶炉的炉面温度可达到200°C，由于普通的半导体热敏电阻无法承受如此高温，所以采用热电偶作为感温元件，如图1所示。 热电偶由两种不同材料的金属导线焊接在一起，只要焊接处和引出线远端有温差，就会产生电压，该电压和温度基本呈正比关系，但该电压为毫伏级，需放大后才能使用。该机温控电路就是用一个双运放LM358对热电偶产生的电压进行两级放大，总的放大倍数为75~150。实测值如下:在室温为15°C时，第一级运放输出端(LM358①脚)电压是10mV，用电烙铁加热热电偶，运放①脚电压不断升高，最后达到120mV，根据上述特点，估算此时烙铁头温度约为180°C。 由于热电偶是两个金属材料焊接而成，所以其内阻极小。在本机中，R22阻值为1MΩ，正常工作时R22没有作用，当热电偶开路时，由于R22给LM358③脚提供了一个高电平，则①脚电压升至5V，再通过第二级运放后送给CPU，CPU控制屏显电路，显示故障代码"Hl"，同时控制加热电路停止工作。 如果热电偶短路，由于其本身内阻就很小，所以开机时仍能正常加热，此时LM358运放二输出端⑦脚电压一直不变，当CPU检测到LM358⑦ 脚电压在连续两分钟内无变化时，屏显故障代码"El"，加热电路停止工作。 检测热电偶是否正常，可用万用表监测LM358①脚电压，再用电烙铁加热热电偶，看电压是否正常变化。
|
