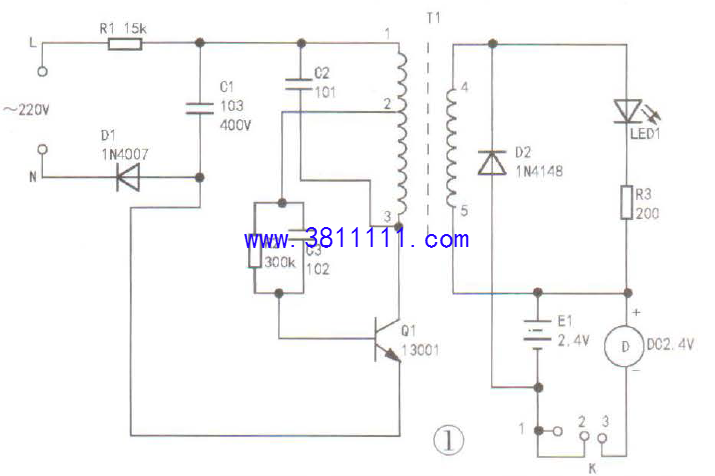

日威(RIWEI)RSC-203充电式剃绒器电路原理简析 日威(RIWEI)RSC-203充电式剃绒器实绘 电路如图1所示，元件位号为笔者所加。 这是一个以Q1为核心的简易开关电源电路，AC220V电压经Rl分压、D1整流得到脉动直流电，通过开关变压器的①一③绕组加至开关管 Ql的集电极，同时反馈信号由①一②绕组取出，经R2，C3加至Q1的基极，以维持振荡。T1次级④一⑤绕组感应的高频电压由D2整流，为两节串联电池充电。C2为尖峰脉冲吸收电容，R3为发光二极管LED1的限流电阻。 开关K置于1、2点时，直流电机不工作，置于2、3点时，直流电机工作。
|
