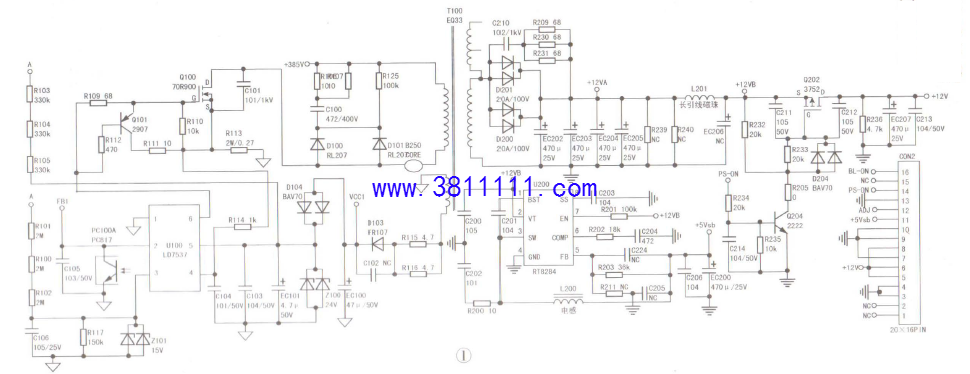

一台海尔U50H3型液晶彩电，遥控关机后再开机，三无。 上电试机，机内有轻微的"吱吱"声，但面板上的待机指示灯不亮。拆机检查，该机采用二合一电源板，开关电源输出待机5Vsb电压和一组受开/待机电路控制的12V电压，背光电源驱动2组灯条。上电测得5Vsb待机电压为0.2V，明显异常。该机开关电源电路如图1所示，上电后U100(LD7537)进入工作状态。D200、D201整流输出+12VB电压，一路通过Q202(P沟道场效应管)控制后输出+12V，另一路送到以U200(RT8284)为中心的DC-DC变换电路，输出5Vsb电压。测得U200②脚输入的12V电压正常，但③脚电压是0.2V。拔下电源板去ZE往主板的供电线，通电后测得电源板上插座CON2的11脚(5Vsb)电压正常;接上一只5Ω/10W电阻作假负载，电压依然正常，说明电源板工作正常的，故障出在主板上。测得主板上5Vsb输入端对地阻值为0.42Ω，己短路。在主板上，5Vsb电压一路送给低压差线性稳压器U27，输出3.3V待机电源供给CPU(T962),另一路通过保险电阻5FBl及插座CN3供给WIFI模块。断开CN3连线后再泪。5Vsb对地阻值，升至1.89kΩ，说明WIFI模块短路。 检查WIFI模块电路，发现5Vsb电压经过两只贴片电容滤波，送到一个5脚芯片的①脚。根据线路走向判断，这个5脚芯片应是稳压芯片，其⑤脚是输出端。在路测量⑤脚对地电阻为16.27kΩ，说明后级负载未短路，短路点应在芯片①脚至5Vsb输入端之间。为快速判断故障元件，决定采用外加电压方法进行检测:先在相关元件表面涂上一层松苔，然后外加5V电源(把输出电流调为lA)，接通电源后，发现一只贴片电容上的松香颜色变深，呈融化状态，说明该电容短路。拆下该电容再测，5Vsb端对地电阻值为179kΩ，不再短路。更换电容（也可不用安装），恢复WIFI模块与主板的连线后，上电试机，故障排除。
|
