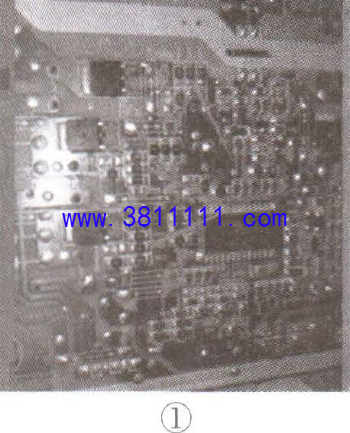

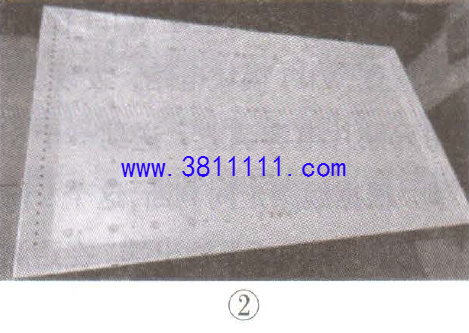

一台创维55E6000型液晶彩电(8H73机芯),开机后屏幕亮一下黑屏，且指示灯闪烁，短时间内再开机无反应。 上电试机，发现开机后背光一亮即灭，初步判断背光异常。查看该机背光连接线，发现屏内灯条分为三组。用点灯器逐一测试，其中一组不亮，应该是有灯珠损坏。考虑到机器使用时间不长，应该是灯条设计电流偏大造成灯珠损坏。为防止故障重现，在不影响收看的情况下，酌情减小灯条电流。 该机的背光控制芯片为OZ9906GN，灯条电压取样电阻有3组，即R417~R419、R423~R425、R420~R422，每组中的三只电阻并联，如图1所示，测得每组取样电阻的总阻值约为3.3Ω。拆去每组中的一只电阻后，总阻值变为4.1Ω。接下来拆开液晶屏(两人配合，一只手抓住取屏器，另一只手放在屏下轻轻托住，以防吸屏不牢而出现意外)，更换灯条，如图2所示。装机试验，故障排除。
|
