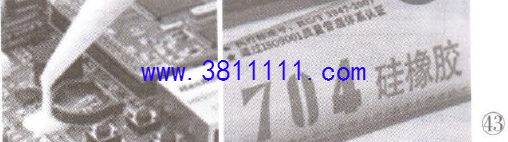

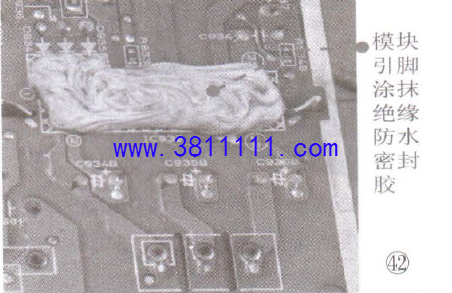

一台三菱电机MSZ-ZC09VC全直流变频空调,开机外风机不转,整台外机不工作,外机的LED指示灯每隔2.5s后闪烁10次。 故障检修:上门检修,上电开机发现空调不制冷,内机只送凤,连续发生3次后,外机指示灯每隔2.5s后闪烁10次,查阅维修资料得知为外风机异常。使用万用表测量外风机驱动模块供电+323V和+15.2V正常。测量HC366的①、15脚为低电平,测量6路PWM电压约在2.3V~3.8V之间,正常。都基本正常为什么风机不转呢?更换一没质量问题的二手风机后也不运转。由于驱动模块SMA6803M工作电压高,引脚相对比较密集,为了确保在潮湿的环境下使用不出现漏电现象,在SMA6803M的23个引脚正反两面都涂上了绝缘防水胶,如图42所示。由于SMA6803M在风机高速运转期间电流相对较大,发热量大,久而久之易出现引脚虚焊的现象,但因正反两面有绝缘防水密封胶,无法观察,将密封胶清除干净后,发现IPM模块⑩、11脚的+p(+310V)电压引脚虚焊松脱,所以会导致空载时电压上升至+323V,补焊后重新涂上704硅橡胶,如图43所示,故障排除。 提示:只要拆开过绝缘防水密封肢的,重新焊接或更换模决后必须要用704或类似的肢在管脚上涂抹,避免温度大时开机易导致强电+p(+310V左右)在密集的管脚间漏电。 |
