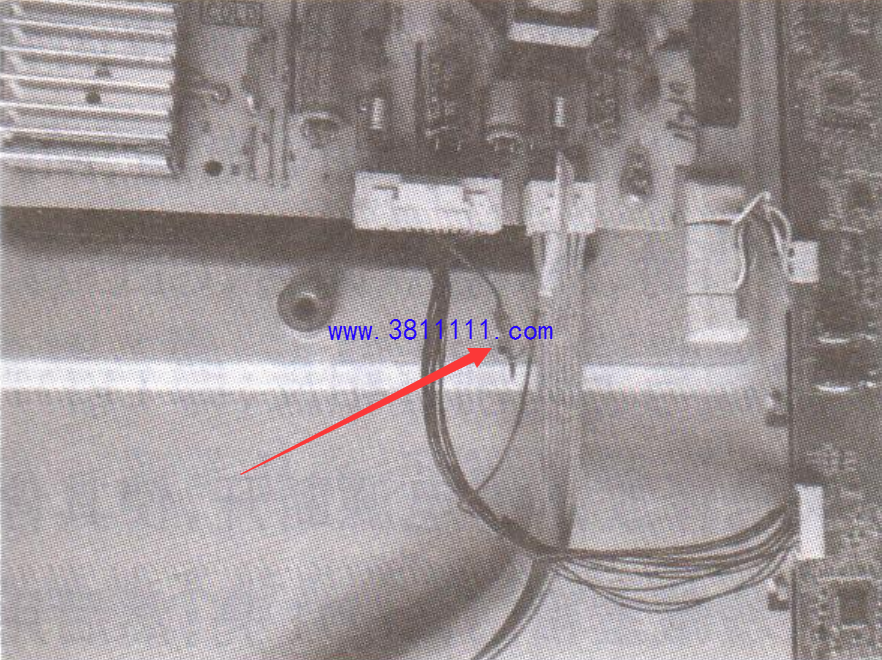

TCL王牌L32P21BD液晶led电视背光异常故障检修 一台TCL L32P21BD型液晶电视,开机后背光时有时无,但伴音正常。 拆开机壳，目测电源板(板号为:40-PE3210-PWJIXG)上无明显损坏的元件。上电测得 主滤波电容CE2、CE3 (均为82μF/450V) 两端电压为300V,开关电源次级输出的3.3V待机电压正常;二次开机，CE2、CE3的电压由300V升至380V，开关电源次级输出的24V电压正常，但背光不亮。在测量LED背光恒流电路的24V供电时,背光闪烁几下后点亮,此时背光LED恒流电路输出电压为60V(正常),屏幕亮度均匀,没有LED灯珠损坏现象。几分钟后,背光熄灭,这时测得电源板上插座P4中P_ON端电压为3V(正常),BL_ON电压为0V。判断故障点在主板上。由于主板价格较贵,决定采用应急维修方法:先找一只1kΩ电阻,一脚焊在插座P4的3.3V供电端,另一脚焊在LED恒流电路的BL_ON端，然后断开主板的BL-ON线,如图1所示。通电试机,故障排除。
|
