创维酷开32X6型高清液晶彩电(机芯:8S47),三无故障的维修

创维酷开32X6型高清液晶彩电(机芯:8S47),三无故障

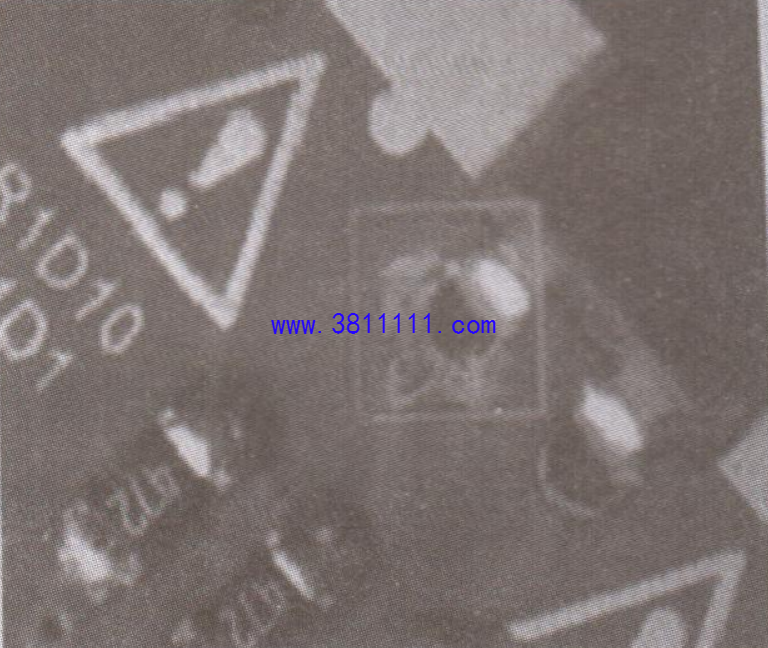

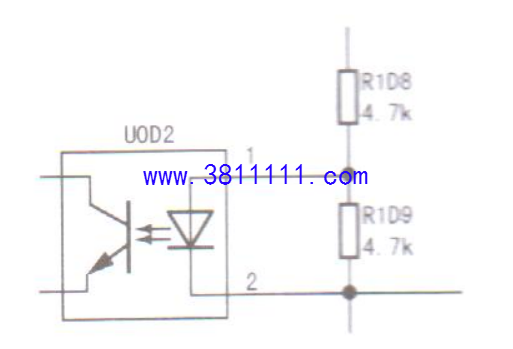

分析检修:测量电源部分前级功率元件无短路现象。接通电源,测得开关电源输出的12V电压瞬间升至14V后迅速降至0V，判断开关电源进入过压保护状态。检查稳压电路,发现稳压光耦U0D2①脚与电阻R1D8相连的铜箔断路,如图3所示。用导线连接断点后试机,12V输出电压正常,故障排除。
