创维led液晶高清32X3电视(机芯:9R01),图像颜色异常的维修

2020-4-11 14:17| 发布者: 南召修电视| 查看: 58| 评论: 0

摘要: 创维led液晶高清32X3电视(机芯:9R01),图像颜色异常。分析检修:上电,测量TCON电路各关键点电压,发现VDD电压仅12V,而输入电压16V正常,怀疑MOS管Q1N0性能不良,相关电路如图2所示。更换Q1N0后试机,故障排除,此时测得VDD ...

创维led液晶高清32X3电视(机芯:9R01),图像颜色异常。

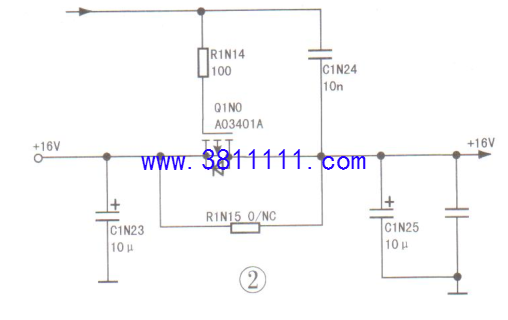

分析检修:上电,测量TCON电路各关键点电压,发现VDD电压仅12V,而输入电压16V正常,怀疑MOS管Q1N0性能不良,相关电路如图2所示。更换Q1N0后试机,故障排除,此时测得VDD电压升至正常值16V。
