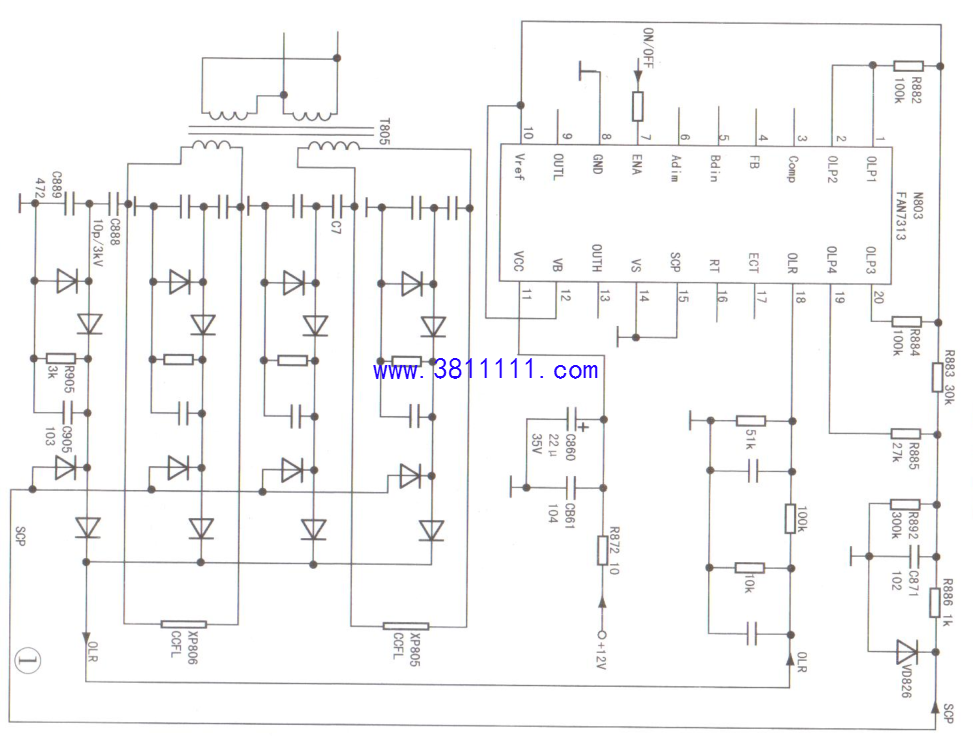

海信TLM32V86K型液晶彩电背光电路保护故障检修 一台海信TLM32V86K型液晶彩电,开机后背光一亮即灭。 上电,测量输出的各组电压均正常，怀疑故障系背光电路保护所致。 该机背光驱动芯片采用FAN7313(N803)，如图1所示。测N803⑦脚(使能端)电压一直为高电平,说明主板已送出点灯信号。 N803的①、②、19、20脚为灯管断路保护端,当某脚电压低于1V时,N803进入保护状态。 N803的⑧脚为高压检测端,当该脚电压高于2V时,N803进入保护状态。 实测_上述引脚电压,发现19脚电压约为0V,明显异常。检查19脚外围电路,发现贴片电容C871漏电,换新后试机,故障排除,此时测得N803的19 脚电压约为4V。
|
