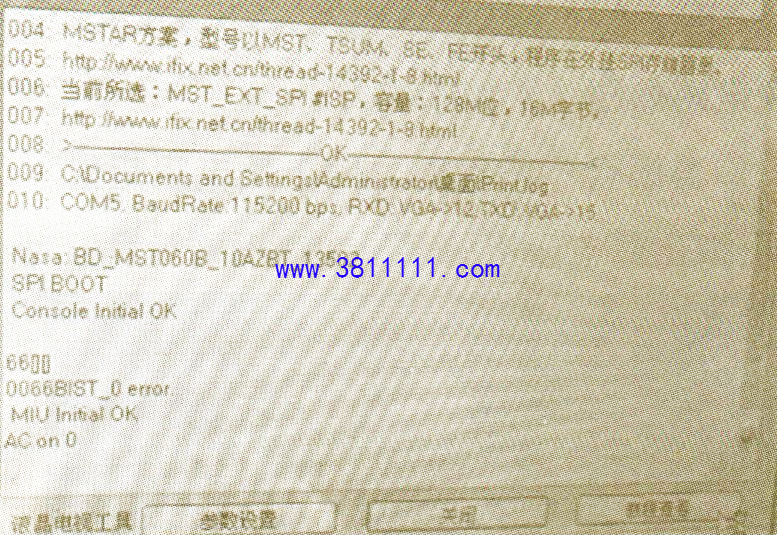

海尔LE32B510X型液晶彩电无法开机故障检修 一台海尔LE32B510X型液晶彩电,通电后指示灯亮,但不开机。 通电后指示灯亮，说明电源板工作基本正常。 上电，测得主板上的12V、5V.5VM及3.3V待机电压均正常,继续测试CPU(TSU69)的1.15V供电及DDR 1.8V供电也正常。该机二次开机后能输出5VM电压,说明本机已处于开机状态。 手摸CPU温热，怀疑程序错误。用编程器连接主板的VGA端口,打开编程器，选择“ISP自动识别”，显示主板.上的存储器型号为25Q32。写入正确程序后，故障依旧,看来不是软件问题。切换到开机打印信息界面，显示的打印信息如图1所示。 显示内容大致如下:第一行是芯片ID,第二行表示SPI协议引导正常，第四、第五位是DDR检测,出现“error”字符，看来问题就出在这里。主 芯片U69内部集成DDR芯片,测量1.8V供电正常,怀疑U69损坏。更换U69后试机，故障排除。
004 MSTAR方案， 数号以MST. TBUM, BE FE开头，程序在外楼591镇8东、 006: 当前所选:MST EXT _SPISP，容量: 128M位，18字书， 007: http ww fx.net cnlthread-14392-1-8timl 008 > 009 CIDocuments and Be tinglidmingtratov原西Pindog 010 COM5 BaudRate115200PL.RXD V04>12DD 215 Neta BD MST060B 10AZBT_13502 SP1BOOT Console InitalOK 6600 00668I8T_0 error MUInital OK ACon0 |
