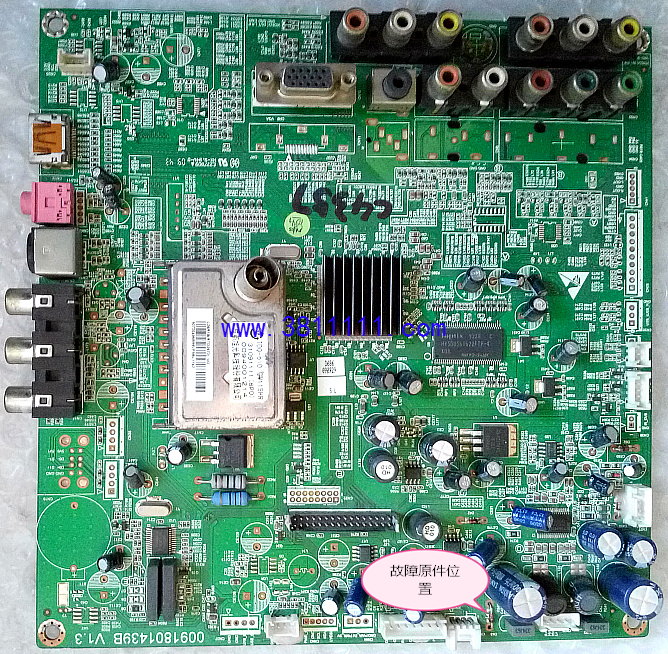

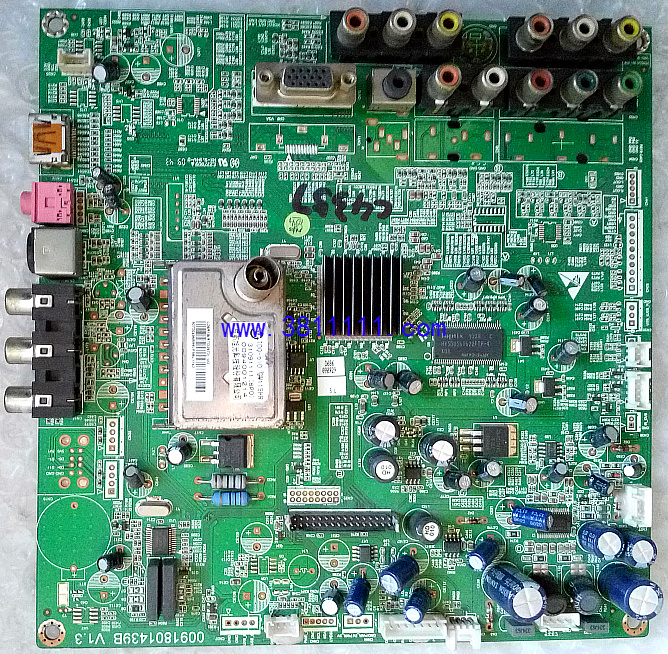

海尔L32R1B型液晶电视二次不开机故障检修 一台海尔L32R1B型液晶电视，上电后指示灯亮,但二次不开机。 上电，测得电源板输出的5V电压为4.96V,正常,但24V电压约为17.5V,12V电压为0V。为了判断故障部位，取下电源板,将一只10kΩ电阻跨接在ST5V与ON/OFF端之间，上电开机,测量电源板.上的5V、12V、24V及PFC380V,都正常,说明故障由主板引起。测量主板.上的12V和24V供电端对地电阻,发现12V端对地电阻为0Ω。 该机主板(编号为0091801439BV1.3)上的12V供电,-路通过L89及U17( FDS9435A)为屏供电,另一路供给伴音电路。断开L89,再测12V端对地电阻,还是0Ω,说明短路点在伴音电路中。 经查,15V稳压二极管D43短路,如图1所示。拆下D43后,12V端对地电阻为1.148kΩ。 因笔者手头无此型号稳压二极管,于是不安装D43试机,故 障排除。
|
