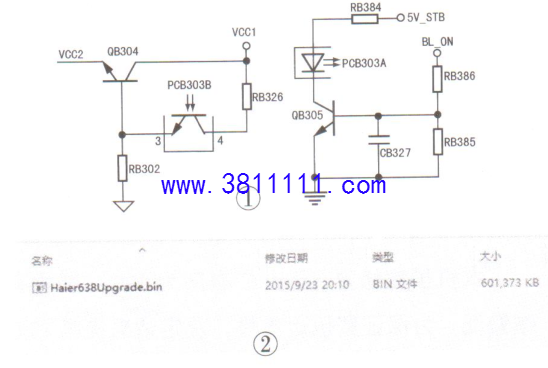

海尔LE43AL88U51型液晶彩电背光不亮且自动待机故障检修 一台海尔LE43AL88U51型液晶彩电,二次开机后,开机音乐正常,但背光不亮,过一会儿自动关机。 本机使用三合一主板,主芯片是MSD6A638。用LED灯珠测试仪测灯条,能正常点亮。本机背光供电由UB301 (LD5530R )组成的开关电源提供。开机,测得UB301⑤脚( VCC )电压始终为0V,明显异常。UB301⑤脚供电来自QB304,如图1所示。测得BL_ _ON电压始终为0V ,说明主芯片没有输出电压。短接光耦PCB303的③、④脚后通电,背光亮,屏显系统启动中,过一会儿自动关机。怀疑系统软件有问题，按照机器条形码下载

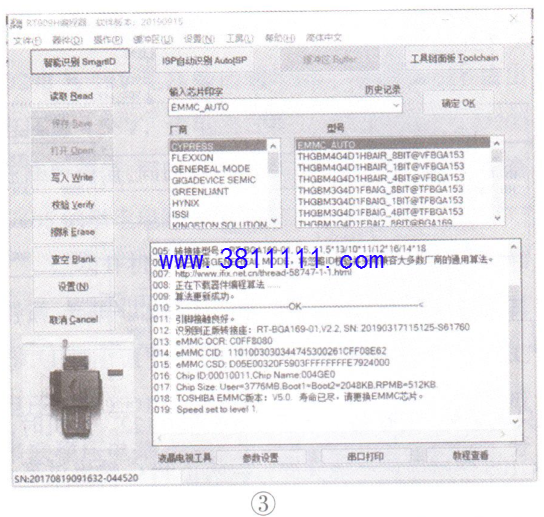

升级软件,如图2所示。将升级软件拷贝到U盘中,按住机器后面的摇杆按键不松手,交流上电，电视机没有进入升级状态。询问售后朋友,告知在∪盘里面还需放入一个空白的二进制LongUpgrade.bin文件。按此方法，再重复上面步骤约10s后背光亮,屏显“系统正在升级”,并出现升级进度条。升级完成后开机,声音、图像正常。 用户称:该机一年内已升级几次,之前都是卡在开机画面,但不会自动关机。根据用户提供的信息分析,怀疑eMMC芯片有问题。拆下eMMC芯片检测,其结果如图3所示,需更换eMMC芯片。
换上新的eMMC芯片,并写入之前备份的海尔638MBOOT数据，强制升级后开机，故障排除。 提示:在智能电视中,若存储器性能异常,易出现不开机、开机画面后死机(俗称卡开机LOGO)、开机困难等故障。 |
