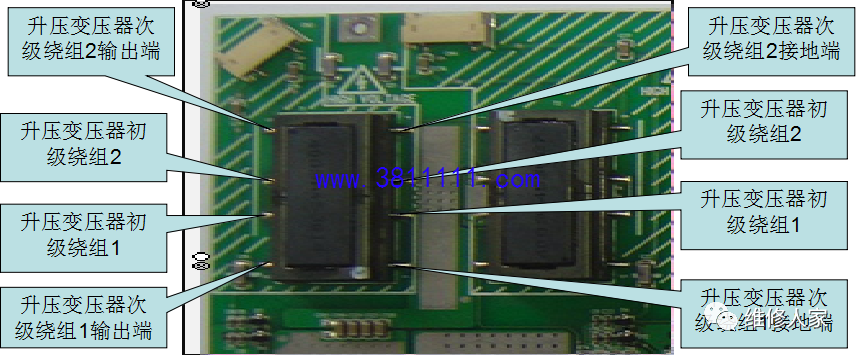

1、升压变压器 升压变压器初级绕组阻值为0.5欧姆左右（X1欧档），两个绕组串起来阻值为1欧姆左右（有些机器设计时直接将两个初级绕组串起来，初级绕组的另一端悬空）。升压变压器次级绕组阻值约在500-1000欧姆之间（X100欧档）。若出现开机2S后保护时，可对比测量各升压变压器的绕组阻值，将绕组阻值异常的变压器更换（不同型号变压器管脚排列一样，参数略有差异，有的可直接代用，有的代用后灯管亮度有区别。）

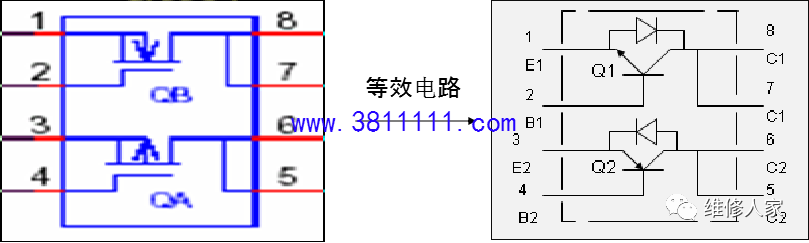

2、MOS管电路 背光板上常用的MOS管电路为双MOS管集成电路，有两个N沟道MOS管的如IPL32C二合一电源用的3N06 P726B；有一个N沟道MOS管、一个P沟道MOS管的如奇美小屏幕背光板用的FDS8958A。一般1、3脚为源极，2、4脚为栅极，5、6、7、8脚为漏极。 下图为FDS8958A内部电路图，右图为其等效电路图。用万用表单独测量MOS管电路时，5、6脚是相通的，7、8脚是相通的，1、8脚之间及3、6脚之间因有反向保护二极管，因此正向有几K欧姆阻值，其它引脚之间阻值均为无穷大。在板上因为有外围电路影响，测量时各脚之间会有不同的阻值，但除5、6、7、8脚外其它脚之间不应该短路，若出现短路情况则为MOS管损坏。

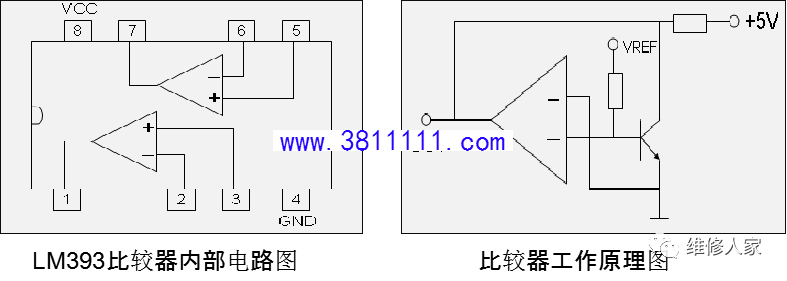

3、双电压比较器LM393 一般用于电流取样比较，其内部电路如下图，8脚为VCC，4脚为地，2脚和6脚为两个电压比较器的反向输入端，3脚和5脚为两个比较器的正向输入端，1脚和7脚为两个比较器的输出端。 一般使用时比较器的正向输入端接地，反向输入端接取样整流电压，其工作原理如右图。正常工作时反向输入端为高电平，比较器输出低电平；当出现过流情况时，反向输入端为负压，比较器输出高电平。 当电路出现保护时，可测量两个比较器的输出端1脚和7脚是否为高电平，来判断是否因这一路出现保护。若为低电平则与这一路无关，不要随意将IC断开或去掉。

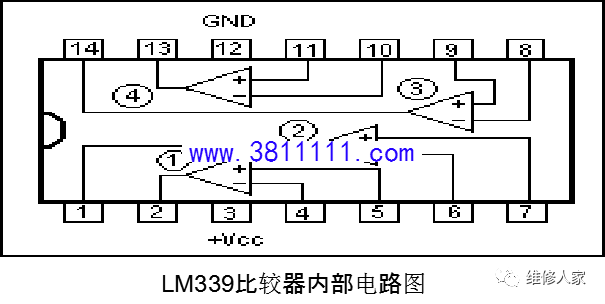

4、四电压比较器LM339 一般用于电流取样比较，其内部电路如下图，3脚为VCC，12脚为地，4脚、6脚、8脚和10脚为四个电压比较器的反向输入端，5脚、7脚、9脚和11脚为四个比较器的正向输入端， 1脚、2脚、13脚和14脚为四个电压比较器的输出端。 一般使用时比较器的正向输入端接地，反向输入端接取样整流电压。正常工作时反向输入端为高电平，比较器输出低电平；当出现过流情况时，反向输入端为负压，比较器输出高电平。 当电路出现保护时，可测量四个比较器的输出端1脚、2脚、13脚和14脚是否为高电平，来判断是否因这一路出现保护。若为低电平则与这一路无关，不要随意将IC断开或去掉。
|
