电子设备雷击浪涌电路知识。

雷击浪涌抗扰度试验对不同产品有不同的参数要求，上图中的参数可根据产品标准要求不同，稍有改动。

基本参数要求：

（1）开路输出电压：0.5～6kV，分5等级输出，最后一级由用户与制造商协商确定；

（2）短路输出电流：0.25～2kA，供不同等级试验用;

（3）内阻：2 欧姆，附加电阻10、12、40、42欧姆，供其它不同等级试验用；

（4）浪涌输出极性：正/负；浪涌输出与电源同步时，移相0～360度；

（5）重复频率：至少每分钟一次。

雷击浪涌抗扰度试验的严酷等级分为5级:

1级：较好保护的环境；

2级：有一定保护的环境；

3级：普通的电磁骚扰环境、对设备未规定特殊安装要求，如工业性的工作场所；

4级：受严重骚扰的环境，如民用空架线、未加保护的高压变电所。

X级：由用户与制造商协商确定。

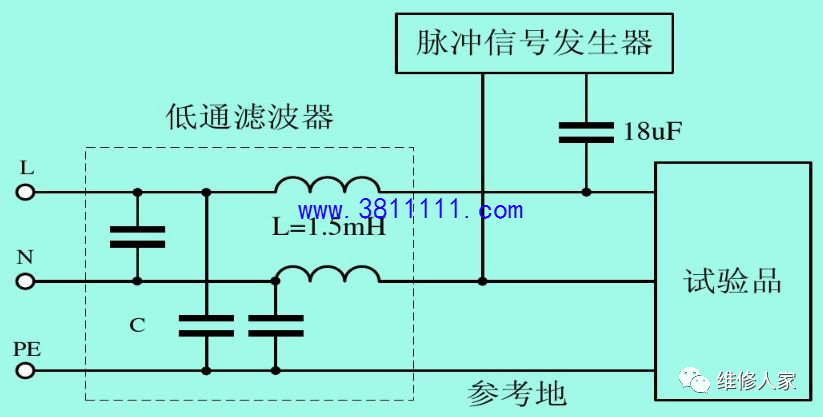

图中18uF电容，可根据严酷等级不同，选择数值也可不同，但大到一定值之后，基本上就没有太大意义。

10欧姆电阻以及9uF电容，可根据严酷等级不同，选择数值也不同，电阻最小值可选为0欧姆（美国标准就是这样）， 9uF电容也可以选得很大，但大到一定值之后，基本上就没有太大意义。

3、共模浪涌抑制电路

防浪涌设计时，假定共模与差模这两部分是彼此独立的。然而，这两部分并非真正独立，因为共模扼流圈可以提供相当大的差模电感。这部分差模电感可由分立的差模电感来模拟。

为了利用差模电感，在设计过程中，共模与差模不应同时进行，而应该按照一定的顺序来做。首先，应该测量共模噪声并将其滤除掉。采用差模抑制网络（Differential Mode Rejection Network），可以将差模成分消除，因此就可以直接测量共模噪声了。

如果设计的共模滤波器要同时使差模噪声不超过允许范围，那么就应测量共模与差模的混合噪声。因为已知共模成分在噪声容限以下，因此超标的仅是差模成分，可用共模滤波器的差模漏感来衰减。对于低功率电源系统，共模扼流圈的差模电感足以解决差模辐射问题，因为差模辐射的源阻抗较小，因此只有极少量的电感是有效的。

对4000Vp以下的浪涌电压进行抑制，一般只需采用LC电路进行限流和平滑滤波，把脉冲信号尽量压低到2~3倍脉冲信号平均值的水平即可。电感很容易饱和，因此，L1、L2一般都采用一种漏感很大的共模电感。

用在交流，直流的都有，通常我们在电源EMI滤波器，开关电源中常见到，而直流则少见，在汽车电子中能够看到用在直流侧。

漏感的重要性

漏感是如何形成的呢？紧密绕制，且绕满一周的环形线圈，即使没有磁芯，其所有磁通都集中在线圈“芯”内。但是，如果环形线圈没有绕满一周，或者绕制不紧密，那么磁通就会从芯中泄漏出来。这种效应与线匝间的相对距离和螺旋管芯体的磁导率成正比。

共模扼流圈有两个绕组，这两个绕组被设计成使它们所流过的电流沿线圈芯传导时方向相反，从而使磁场为0。如果为了安全起见，芯体上的线圈不是双线绕制，这样两个绕组之间就有相当大的间隙，自然就引起磁通“泄漏”，这即是说，磁场在所关心的各个点上并非真正为0。共模扼流圈的漏感是差模电感。事实上，与差模有关的磁通必须在某点上离开芯体，换句话说，磁通在芯体外部形成闭合回路，而不仅仅只局限在环形芯体内。

一般CX电容可承受4000Vp的差模浪涌电压冲击，CY电容可承受5000Vp的共模电压冲击。正确选择L1、L2和CX2、CY参数的大小，就可以抑制4000Vp以下的共模和差模浪涌电压。但如果两个CY电容是安装在整机线路之中，其总容量不能超过5000P，如要抑制浪涌电压超过4000Vp，还需选用耐压更高的电容器，以及带限幅功能的浪涌抑制电路。

所谓抑制，只不过是把尖峰脉冲的幅度降低了一些，然后把其转换成另一个脉冲宽度相对比较宽，幅度较为平坦的波形输出，但其能量基本没有改变。

两个CY电容的容量一般都很小，存储的能量有限，其对共模抑制的作用并不很大，因此，对共模浪涌抑制主要靠电感L1和L2，但由于L1、L2的电感量也受到体积和成本的限制，一般也难以做得很大，所以上面电路对雷电共模浪涌电压抑制作用很有限。

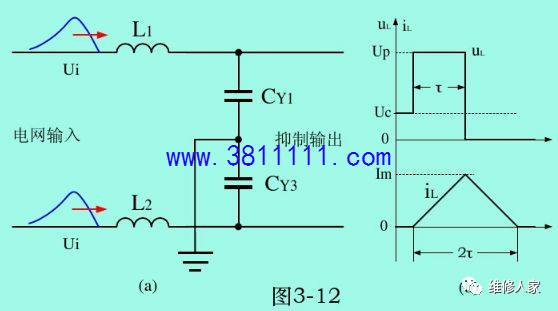

图（a）中L1与CY1、 L2与CY2，分别对两路共模浪涌电压进行抑制，计算时只需计算其中一路即可。Ø对L1进行精确计算，须要求解一组2阶微分方程，结果表明：电容充电是按正弦曲线进行，放电是按余弦曲线进行。但此计算方法比较复杂，这里采用比较简单的方法。

共模信号是一个幅度为Up、宽度为τ的方波，以及CY电容两端的电压为Uc，测流过电感的电流为一宽度等于2τ的锯齿波：

流过电感的电流为：

流过电感的最大电流为：

在2τ期间流过电感的平均电流为：

由此可以求得CY电容在2τ期间的电压变化量为：

上面公式是计算共模浪涌抑制电路中电感L和电容CY参数的计算公式，式中，Uc为CY电容两端的电压，也是浪涌抑制电路的输出电压，∆Uc为CY电容两端的电压变化量，但由于雷电脉冲的周期很长，占空比很小，可以认为Uc = ∆Uc，Up为共模浪涌脉冲的峰值，q为CY电容存储的电荷，τ为共模浪涌脉冲的宽度，L为电感，C为电容。

根据上面公式，假设浪涌峰值电压Up=4000Vp，电容C=2500p，浪涌抑制电路的输出电压Uc=2000Vp，则需要电感L的数值为1H。显然这个数值非常大，在实际中很难实现，所以上面电路对雷电共模抑制的能力很有限，此电路还需进一步改进。

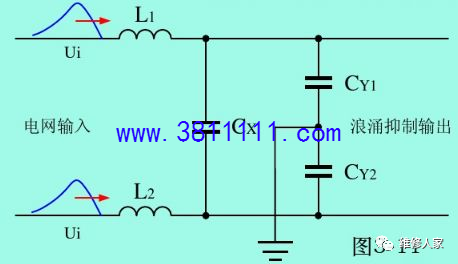

差模浪涌电压抑制，主要是靠图中的滤波电感L1、L2 ，和滤波电容CX ，L1、L2滤波电感和CX滤波电容等参数的选择，同样可以用下面公式来进行计算。
