一台苹果MACBOOK A1466笔记本电脑(板号:J113 820-00165-A),开机后不显示。

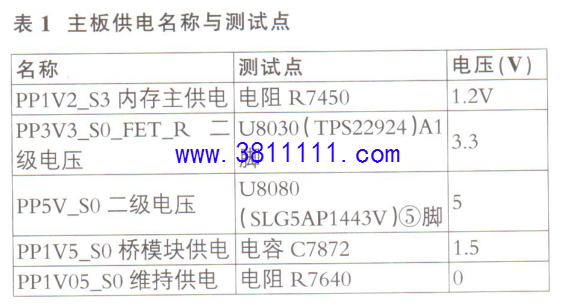

分析检修:外接可调电源开机,整机电流为0.21A。折机取出主板,发现板上有几处明显进水的地方。在路测量主板上各供电电感的对地阻值,无短路现象。该机主板采用5代单Y架构，其供电名称与测试点见表1。

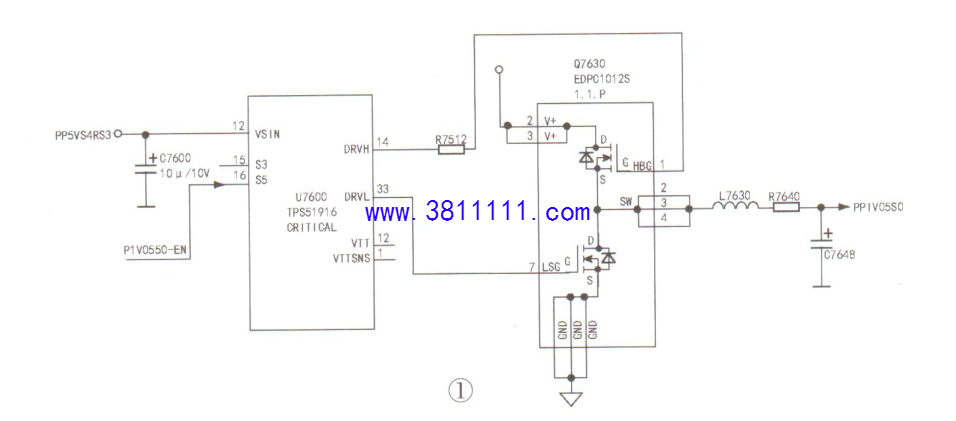

对照表1测量，发现PP1V05-S0维持供电为0V。该组供电由芯片U7600（TPS51916）、MOS管Q7630电感L7630等元件组成的PWM电路产生,如图1所示。

测得U7600②脚（V5 IN）5V供电正常,16脚(ss)开启信号电压为3.3V,也正常。

断电后,在路测量Q7630（PDPC1012S）①、⑦脚对地电阻，发现①脚对地阻值约为30Ω,明显偏低。细看Q7630引脚有明显腐蚀现象,怀疑Q7630损坏,折下Q7630,测量Q7630①脚焊盘对地电阻为300多欧，正常。更换Q7630后开机,整机电流为0.414A,故障排除。
