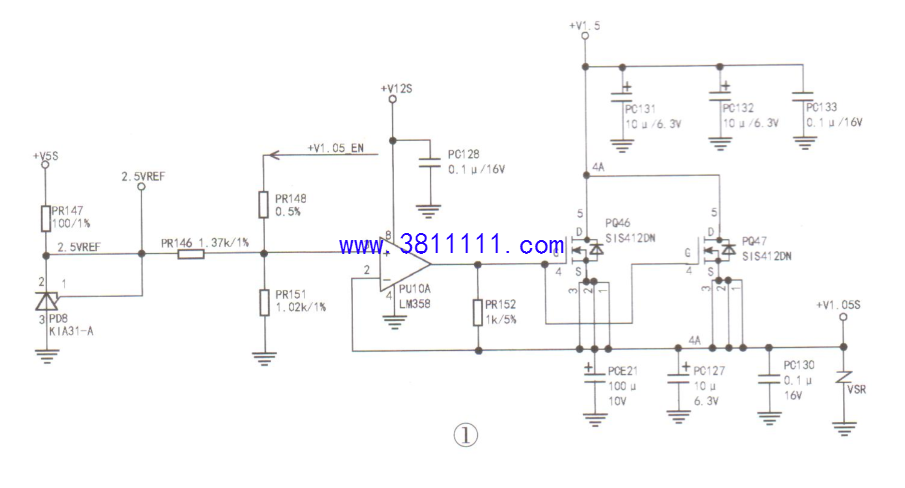

一台多媒体广告机,开机后不显示。 拆机取出工控主板，检测无进水和明显异常现象。用PCI诊断卡检测,无代码显示;在路测量全板各级供电端对地阻值也未见异常;用内存槽诊断针检测CPU内存模块信号也正常。 该机+V1.5内存主供电形成电路,由芯片PU6(TPS51216)和上下MOS管PQ32、PQ33及电感PL5组成。上电，测得该电压正常(测试点为电容PC104两端)。 VCCRAM供电从PU9 (RP1210)④脚输出,PU9①脚(VIN)为供电输入。实测VCCRAM电压为1.05V(测试点为电容PC83两端),也正常。 主板.上+V1.05S总线供电形成电路由运放PU10( LM358 )和PQ46、PQ47组成,如图1所示。实测PC127两端电压为0V,明显异常。向前测量 PQ47⑤脚输入电压1.5V正常,PU10⑧脚12V供电也正常。断电,在路测量+V1.05S电压端对地阻值未见异常，转向检查PU10③脚外接的2.5V基准电压形成电路。再上电,测得PU10③脚电压为0V,但电阻PR147上端所接5V供电正常,判断三端精密稳压器PD8(IA431-A )损坏。换新后试机，故障排除。 |
