三菱电机MSZ-ZC09VC全直流变频空调,外机不工作的维修

一台三菱电机MSZ-ZC09VC全直流变频空调,外机不工作。

故障检修:经查,内机工作正常,但是外机不工作,压缩机、风机都不转。上电后,能听见外机有四通阀、电子膨胀阀自检动作的声音，外机不工作,且内机运行指示灯出现一直闪烁。这说明开关电源基本正常。为什么压缩机、外风机不工作呢?

初步观察外机板没有元件烧毁的现象。使用万用表测量直流风机驱动模块的供电5、23脚,没有+15V电压,变频压缩机驱动模块VP1供电脚也

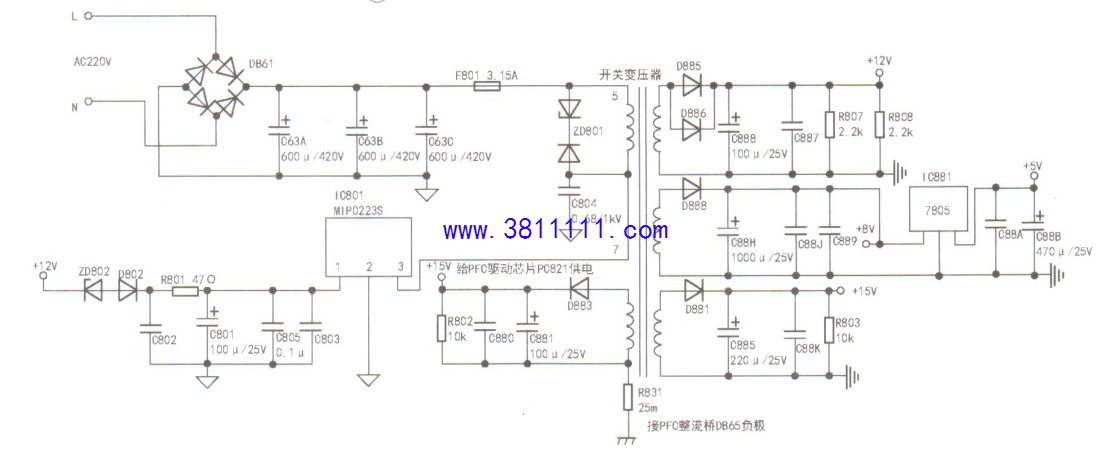

没有+15V电压,估计是开关电源问题。测量开关电源+5V.+12V供电正常,但是测量风机、变频压缩机驱动模块+15V供电没有电压,断电后测量整流二极管等元件一切正常，用放大镜观察发现二极管一端已经虚焊,补焊后,测量+15V输出正常，故障排除。

提示:由于该机开关电源采用了大量的贴片元件,而工作时,流过整流二极管的电流较大,温升较高,久而久之就会导致松脱、虚焊等现象,造

成没有+15V电压输出
