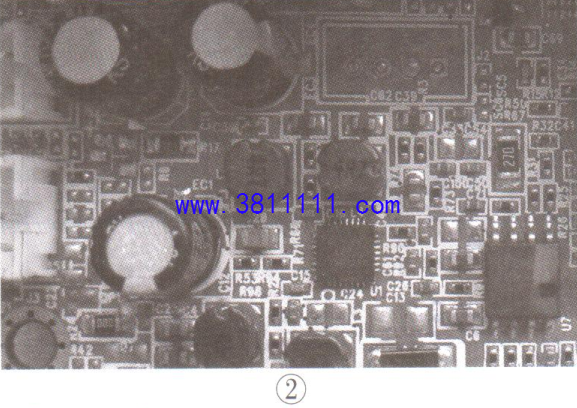

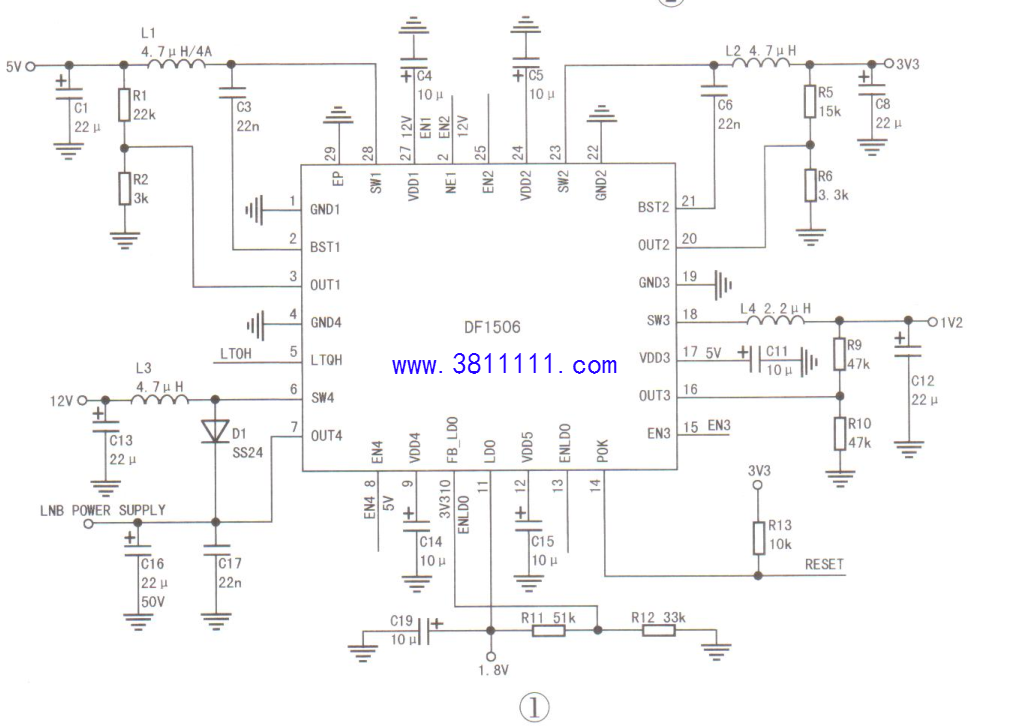

DVB-S2机顶盒电源管理芯片DF1506简析 目前,主流的DVB-S2接收机大多使用外置12V电源来供电,主板正常工作所需的5V、3.3V、1.8V、1.2V和LNB极化电压通常由多路DC-DC转换得到,DF1506便是这类DC-DC芯片。 DF1506支持3.4V~18V宽电压输入，转换效率为92%~96%，内部集成3路降压DC-DC电路,输出电压在0.6V~Vin电压之间,输出电流高达2A;1路升压DC-DC电路，输出电压14V/19.4V,最大输出电流为300mA,用于LNB供电;1路LDO线性电压输出，输出电压在0.6V~5V之间可调,输出电流达500mA;同时该芯片还集成1路Power On Reset功能,可对接收机主芯片进行复位。 DF1506芯片采用QFN28-4X4 Package封装,各脚功能及典型应用电路如图1所示,外围元件特点如下: (1)VDD1、VDD2端为12V 输入脚,接10μF高压电容;(2)VDD3~VDD5端为低压输入脚，接10μF低压电容;(3)L1(5V)/L2(3.3V)的开关频 率为600kHz，电感值为4.7μH;L4(core供电)的开关频率为1.2MHz,电感值为2.2μH 或4.7μH;LNB电路的L3(14V/19.4V)开关频率为1.2MHz,电感值为4.7μH;(4) 电容C1(5v)、C8(3.3V)的容量不得小于20μF,1.2V核心供电电容C12容量不得小于10μF;LNB电容C16的容量不得小于10μF，LDO电容C19的容量不得小于10μF。(5)反馈电阻R1和R2分别选用20kI和2.7k9,R5和R6分别选用15kΩ和3.3kΩ,以减小外部干扰,提升动态响应速度;R9~R12则无特别要求;(6)升压二极管D1选用肖特基二极管,如SS24规格。 图2是DF1506芯片在南星ANAMS9接收机中的应用实物图，从图中可见其外围电路相当简洁,使得PCB板体积变小,故障率也大幅下降。
|
