SHARP LCD-42GE50A型液晶彩电不开机故障维修 一台SHARP LCD-42GE50A型液晶彩电，通电后红灯亮,按“开机”键后听到机内开机响声,但指示灯很快又变为红灯,不开机。

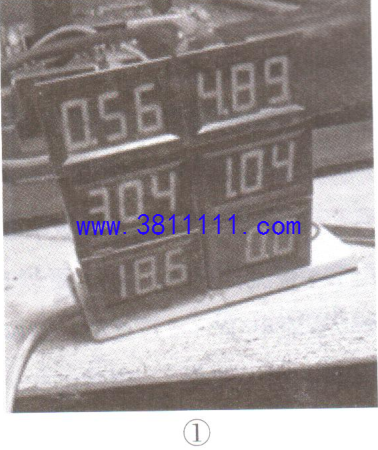

拆机检查,该机背光板.上有22只CCFL背光灯高压变压器，测得其高压绕组的直流电阻在1691Ω~1733Ω之间,无明显异常。 该机电源板输出VR12V、INV60V.VR15V和BU5V电压。上电测量,VR12V电压约为0.6V,VR15V电压约为1V,INV60V电压约为18.6V, 明显异常,如图1所示。 拔去背光供电线试机,仍不开机。拔下主板与逻辑板相连排线试机,二次开机正常,并且电源板输出电压正常,说明逻辑板有问题。在路测量逻辑 板的12V供电端对地短路。检查该供电端滤波电容,未发现异常,判断逻辑板.上的芯片内部短路。换.上同型号逻辑板后试机,故障排除。 在检修中,笔者曾换用过CPWBX4023TPZB型逻辑板,图像彩色正常,但上下颠倒。 |
