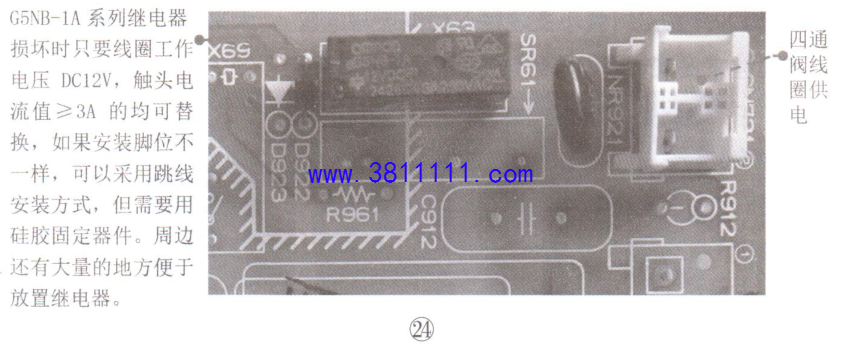

一台三菱电机MSZ-ZC09VC全直流变频空调,不制热,内风机一直无风。 故障检修:该机制热模式一直没有热风出,经查发现外机工作,内机热交换器开始结冰,开机大约8min~10min后内机运行指示灯每隔2.5s闪烁2次,进入保护模式(属于室内管温传感器故障)。经测量RT12阻值为16kS2( 环境温度159C)。说明该管温传感器没有故障，细查故障后发现四通换向阀没有供电，再测量是由于电源输入电路板中的X63继电器触头损坏所致,如图24所示,听到动作声,但是触头没有真正吸合,导致四通换向阀不通电,没有真正由制冷至制热换向,所以空调仍然按制冷模式运行，由于室内管温传感器检测热交换器温度一直处于未达到制热的管温，起到防冷风保护,因此一直没吹风,并报故障。更换12V继电器后故障修复。
提示:四通换向阀线圈断路也会导致这种情况。关于更换的DC12V继电器,由于该款的是薄装欧姆龙G5NB-1A系列,见图24所示,并且安装位置周边有大量空间，只要触头额定电流值大于3A/AC250V均可替换,脚位不一样可以采用跳线的方式,元件需用硅胶等作适当固定。 |
