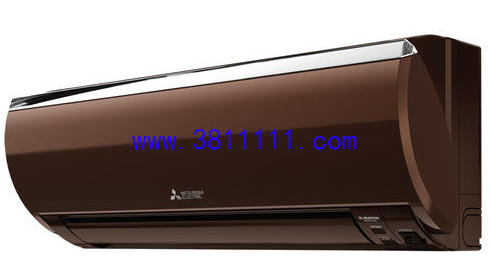

一台三菱电机MSZ- ZC09VC全直流变频空调,外机不工作,听见外机有继电器吸合声,但3s左右又听见触头断开声。
故障检修:上门检查,发现内机能开机,但外机不工作。打开外机机壳,看见外机指示灯亮但一直闪烁,说明内机供给外机的AC220V电压正常。重新上电开机,3min后内机继电器工作，送电到外机后能听见外机X64吸合,但约3s又有断开声,用万用表 测量X64已动作,但马上又断开。认为外机变频板保护电路有问题,仔细检查发现发现X64线圈触头接触不良(上电后虽然有吸合动作,但触头是没有闭合的)，由于没有电流流过电流互感器CT,CN726③、④脚也就没有电压送到CPU,CPU误判为机器 故障,所以3s左右X64从吸合动作跳到断开,更换X64后故障排除。 提示:此例故障,CPU没有侦测到CT电流互感器送回的电压，但又送出了X64动作的信号,继电器短暂吸合后断开，在实际检修过程中应清楚控制逻辑,否则维修会陷入困难。更换的继电器建议使用进口欧姆龙、松下等品牌，以提高继电器的耐用性,因为继电器触头工作电流大,长时间频繁动作易烧蚀触点,导致接触不良或不接通现象。 |
